风光互补并网发电系统教学实训台

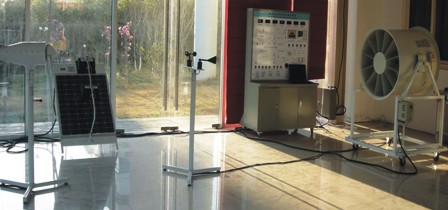

BCT-500W风光互补并网发电系统教学实训台

1、系统实训应用范围：主要提供于职高、大学、研究生、企业技工以风力发电和太阳能并网发电为主课题的研究和培训。
2、教学及研究实训项目
2、1、永磁同步风力发电机系统运行过程风能量变换演示和实验
实验1、风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、风速即转速与与出功率关系实验
实验6、发电机转速与输出电压关系实验
实验7、发电机转速与输出电流关系实验
实验8、发电机转速与输出电压频率关系实验
2、2、太阳能电池控制运行过程光能量变换演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、在光伏电池不同功率输出变换下对逆变电源上网影响实验。
3、实训运行技术条件（单相输出）
3、1、发电单元

风能
◆ 风洞调速范围：0～13 m/s，功率3KW
◆ 风力发电机额定输出充电电压：12VDC，功率：400W
◆ 风机类型；永磁同步发电机，上风式
光能
◆ 光伏模块功率：100Wp
◆ 光伏模块输出工作电压：17.5VVDC
◆ 光伏模块工作电流：2.85A
◆ 模拟光源模块：2000W太阳灯
3、2、充电单元
◆ 工作电压：12VDC
◆ 充电功率：500W
◆ 充电方式：PWM脉宽调制
◆ 充电电流 40A
◆ 过放保护电压 11V
◆ 过放恢复电压 12V
◆ 输出保护电压 16V
◆ 卸载开始电压（出厂值）15.5V
◆ 卸载开始电流（出厂值）15A
◆ 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
3、3、电力蓄能单元（机内）
◆ 蓄电池类型：免维护胶体蓄电池
◆ 蓄电池组容量:12V/65Ah
◆ 蓄电池数量： 1个
3、4、逆变模块(机内）
A 离网逆变模块
◆ 直流输入电压：10.5V～24VDC
◆ 额定输出功率：200W
◆ 输出电压：170V～260VAC
◆ 频率范围：45Hz～53Hz
B 并网电源模块
◆ 直流输入电压：12VDC
◆ 额定输出功率：300W
◆ 输出电压：220VAC
◆ 工作环境：温度-20℃～50℃
◆ 保护功能：极性反接、短路、漏电、过热、过载保护
3、5、控制单元
◆ 400W/12V 风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）
◆ 风速传感器：0-60m/s（室内）
◆ 温度传感器：-10℃～100℃（室外）
◆ 转速传感器：0～5000 风力发电机转速检测显示（室内）
3、6、负载单元
◆ 交流线性电阻负载：3～15～120W
◆ 直流模拟负载：12V/28WLED路灯板
3、7、显示单元
3、7、1、数字显示
◆ 直流电压表：光电池充电电压
◆ 直流电流表：光电池充电电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压
◆ 交流电流表：逆变器输出电流
◆ 交流功率表：交流负载使用功率
◆ 转速表：风机当前模拟转速
3、7、2、LED指示
◆ 太阳能控制器：充电、过压、欠压、过放、运行；
◆ 蓄电池电压（高-中-低）；
◆ 并网逆变器并绿/离红
3、7、3、数码管显示
◆ 通用开＋通用关；光控开＋光控关；光控开＋时控关；
3、8、开关单元
◆交流总开关；交流负载开关；电源并网开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；太阳能/负载 电压/电流/功率显示切换开关。
4、监控软件
◆ PC监控模块：监控主机、监控软件。
◆显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
