燃料电池教学实训台

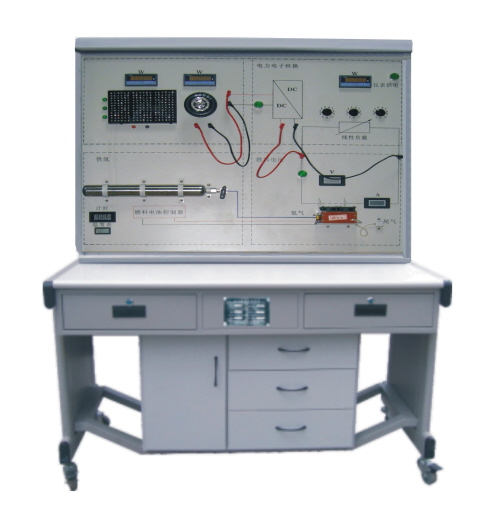

BCT-05 燃料电池教学实训台

外观尺寸：160cm*75cm*150cm
定位及特色：
    1、 实现燃料电池系统的电压、电流、功率、氢气流量、氢气压力、电堆温度、风扇电压、环境温度的检测与显示。
    2、 实现电堆温度和尾气排放控制。
    3、 制定燃料电池性能测试规则，建立电堆性能评价模型。
    4、 设计制作全检测型燃料电池性能分析实验系统平台。
    5、 电堆功率100W，仪表由系统独立12V 供电，系统耗氢1.5L/min，Labview 显示界面编程。
    6、 线性负载60W、可选电子负载300W、阻性负载（LED阵列）50W。
能开展的主要实验：
    1、 线形负载和灯泡负载电堆性能实验
    2、 恒值负载电堆性能实验
    3、 不同温度电堆性能曲线实验
    4、 不同压力电堆性能曲线实验
    5、 不同尾气排放量电堆性能曲线实验
    6、 电堆性能曲线实验
    7、 不同类型电堆性能评价实验
系统简要介绍及燃料电池测试与管理：
    燃料电池发电系统控制单元是整个实验装置的核心部分，通过控制燃料电池堆的温度、氢气压力、空气风量和尾气排放，实现燃料电池发电系统的热管理和水管理。针对不同负载，可研究恒电流、恒电压、恒功率、恒电阻等多种方式下的电堆特性，绘制相应的特性曲线。
    通过调整和优化控制变量，确定操作条件，获得的系统输出性能。针对不同类型电堆，通过比较电堆特性曲线，评价电堆性能。
1、燃料电池发电系统的热管理和水管理
    针对风冷型燃料电池堆，通过调节风扇电压，改变风扇转速，控制电堆温度；针对水冷型燃料电池堆，通过调节循环水泵电压，改变冷却水流量，控制电堆温度，实现电堆的热管理。设定电磁阀开闭周期和占空比，调节尾气排放量，控制电堆内部湿度，实现电堆水管理。
2、燃料电池堆的特性研究
    应用所提供的线形负载（变阻器）和灯泡负载，通过观察显示仪表，初步了解电堆的电流、电压和功率特性。利用所提供的电子负载，进行恒电流、恒电压、恒功率和恒电阻实验，绘制不同负载变化下的V－I 和P－I 曲线，研究电堆的输出特性。燃料电池堆V－I 曲线绘制，空冷型燃料电池堆V－I曲线。
3、燃料电池堆的性能优化
    调节精密减压阀，控制氢气进气压力；
    调节风扇电压.
