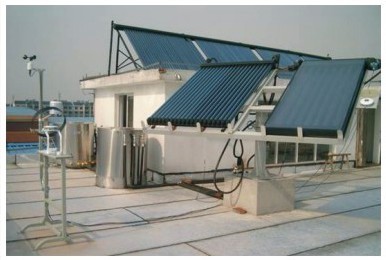

BCT-JXA 太阳能光热教学实验平台

1、教学及研究实训项目
实验1、太阳能集热能量转换原理。
实验2、太阳能集热管特性测试。
实验3、环境对光热转换的影响。
实验4、太阳能热水器功能实训。
实验5、环境风速对集热性的影响。
实验6、太阳能灶的集热实训。
实验7、太阳能热水系统管路连接实训。
实验8、太阳能热水器的应用的原理。
实验9、太阳能灶自动跟踪工作原理。
实验10、平板型集热器的工作原理。
实验11、真空管型与平板型集热器的性能对比实验。
2、实训运行技术条件（室外）
2、1、集热单元:真空多管式集热器、多平方板式集热器。
2、2、能量数据单元:太阳光波采集环、风速采集器、水温采集器、太阳光波位移度。
2、3、管道输送单元：上供水管道、均衡管道、下水管道、排气管道。
2、4、供电管理单元：加热带配电、水循环泵、温度、水位、加热、停止。
2、5、软件管理单元：实时显示各路数据、太阳辐照量的曲线图。
3、产品特点及功能
3、1、系统功能配置完善，模块化设计，以各实验台为单元灵活组配。所采用的太阳热水器、集热器，真空管，集热管等均与现场应用中样，可使学生深刻理解太阳能光热系统的现场应用。
3、2、实验台实用价值强，整个实训装置的各个部分是完全独立的，学生在实训过程中可完全根据自己对太阳能光热系统应用的理解自己动手连接。
3、3、太阳能集热系统性控制系统，可完成对时间（真太阳时间），太阳辐射（瞬时功率，日累计量），温度（环境温度，各路水温），风速，流量等指标的测试，热性能推荐混水法测试）完成对太阳能热水器热性能(得热量+热损)和空晒、闷晒等指标的测试。
3、4、标准RS232通讯接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机。
