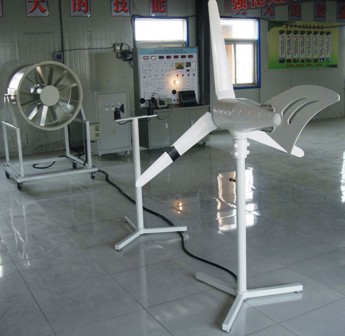

BCT-400W风力发电教学实训装置

1、实训运行技术条件（单相输出）
1、1、发电单元
◆ 风洞调速范围：0～13 m/s，功率5KW，可调速（采用变频器调速）
◆ 风力发电机额定输出充电电压：12VDC，功率：400W，叶轮直径：1.65m,启动风风速：2.3m/s，切入风速：3m/s，额定风速：12m/s，三相交流电输出
◆ 风机类型；永磁同步发电机，上风式
1、2、充电单元
◆ 工作电压：12VDC
◆ 充电功率：400W
◆ 充电方式：PWM脉宽调制
◆ 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
1、3、电力蓄能单元（机内）
◆ 蓄电池类型：免维护胶体蓄电池
◆ 蓄电池组容量:12V/65Ah
◆ 蓄电池数量： 1个
1、4、逆变模块(机内）
◆ 直流输入电压：12VDC
◆ 输入电流：25A
◆ 额定蔬出功率：300W
◆ 输出电压：220VAC
◆ 频率范围：50Hz
◆ 工作效率：85%
◆ 功率因数：>0.88
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）
◆ 保护功能：极性反接、短路、过热、过载保护
1、5、控制单元
◆ 400W/12V 智能控制器
◆ 风速传感器：0-60m/s（室内）
◆ 温度传感器：-10℃～100℃
◆ 转速传感器：0～5000 风力发电机转速检测显示（室内）
1、6、负载单元
◆ 交流线性电阻负载：3～15～120W
◆ 直流模拟负载：12V/28WLED路灯板
1、7、显示单元
1、7、1、数字显示
◆ 直流电压表：光电池充电电压
◆ 直流电流表：光电池充电电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压
◆ 交流电流表：逆变器输出电流
◆ 交流功率表：交流负载使用功率
◆ 转速表：风机当前模拟转速
◆ 风速风向仪：风速：0-60m/s，风向0-360°，精度±0.3M/S ± 3°，工作电源： AC 220V 50HZ，DC 12V可选。过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
1、7、2、LED指示
◆ 太阳能控制器：充电、过压、欠压、过放、运行；
◆ 蓄电池电压（高-中-低）；
1、7、3、数码管显示
◆ 通用开＋通用关；光控开＋光控关；光控开＋时控关；
1、8、开关单元
◆ 交流总开关；交流负载开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；电压/电流/功率显示切换开关。
2、监控软件 （选配）
◆ PC监控模块：监控主机（配笔记本电脑1台）、监控软件。
◆ 显示内容：蓄电池电压、风机电压、风机电流、风机功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
