多功能家用电器综合实训装置

家用电器实训装置

BC-500型 多功能家用电器综合实训装置

一、多功能家用电器综合实训装置概述
    本家用电器实训装置包括电饭煲、全自动洗衣机、洗碗机、微波炉、消毒柜等的故障分析与判断方法。能使学生更全面的了解和掌握家用电器的工作原理和维修技能。全面的提高家电类的维修技能是现代家电维修专业的必备学习工具。
二、多功能家用电器综合实训装置技术性能
1、输入电源:单相三线制 AC220V±10% 50Hz
2、工作环境:温度-10℃~+40℃
3、整机容量:<1000VA
4、安全保护:动作电流≤30mA、动作时间≤0.1S
三、系统组成

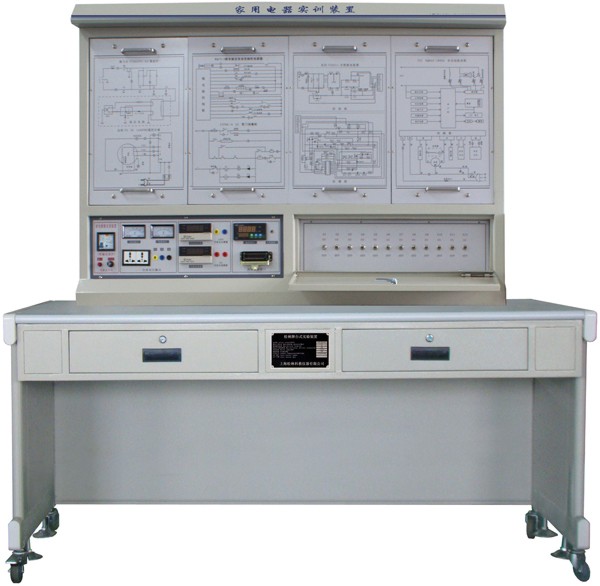

    家用电器实训装置是由实训台和实训挂件两部分组成
(一)实训台(铁质双层亚光密纹喷塑结构,高密度耐磨桌面版)
1、实训电源:
交流电源:220V 50Hz(带有过流保护)
直流电源:可调、固定输出
(二)实训挂件(铁质双层亚光密纹喷塑结构,铝塑面板)实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。
四、实训挂件

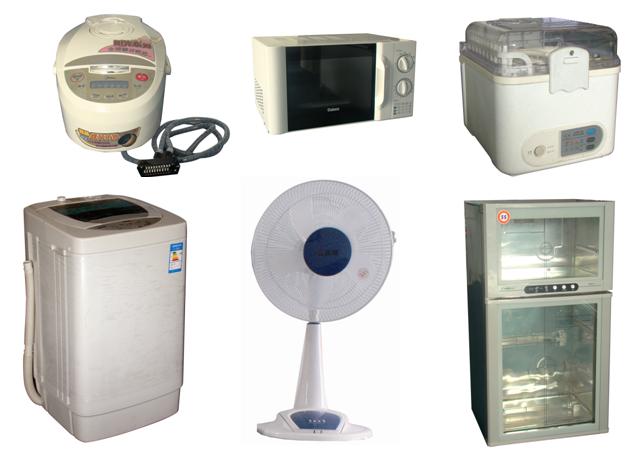

    实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动冼碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。

家用电器实训装置

1、电子电风扇
    采用电子控制电风扇为实训模型, 手控、遥控、定时三种控制方式,包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元,配有扇叶、扇头、调速器实训实物,适用《新型电风扇原理与维修》课程的实训考核。
2、微电脑控制电饭锅
    采用微电脑控制电饭锅为实训模型,包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元,配有加热实训实物,适合《电热电动器具原理与维修》课程的实训考核。
3、微波炉
    采用机械式微波炉为实训模型,包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元,适合《家用微波炉的原理与维修》课程的实训考核。
4、电子消毒柜
    采用远红外线和臭氧两种消毒柜模型,包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核。
5、全自动洗碗机
    采用家用全自动洗碗机为实训模型,包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核。
6、全自动洗衣机
    采用波轮式洗衣机为实训模型,包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成,适合《全自动洗衣机故障检修技术》课程的实训考核。
五、实训项目
1、电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除
2、微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除
3、微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除
4、电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除
5、全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除
6、全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除
7、各种家电维修测量仪器的使用练习

相关产品:
BC-500型多功能家用电器综合实训装置
BCTV-42型家电音视频维修技能实训考核装置
BCTV-32型家电音视频维修技能实训考核装置
BC-6型液晶电视维修学习机实验箱
BC-58型家庭视听影院综合实验室设备
BC-58型家庭视听影院综合实验室设备
BC-58系列智能家电多功能实验室设备(十二合一)
BC-58系列智能家电多功能实验室设备(十四合一)
BC-58家用电器多功能实验室设备单元线路板配置
BC-58型家庭视听影院综合实验室设备
BC-58型家庭视听影院综合实验室设备

订货须知:
一、①多功能家用电器综合实训装置产品名称与型号;②多功能家用电器综合实训装置规格;③多功能家用电器综合实训装置是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的多功能家用电器综合实训装置型号,请按多功能家用电器综合实训装置型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
