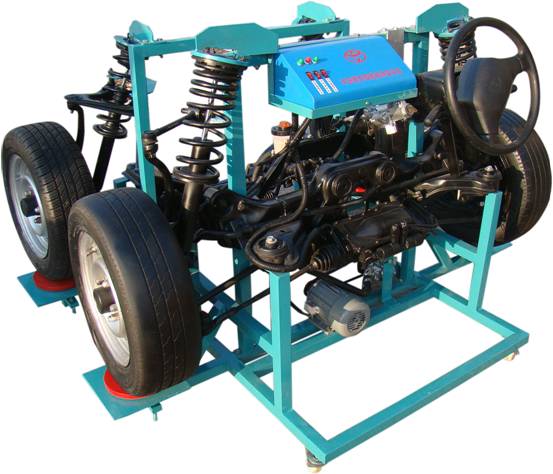

四轮转向系统实验台

一、产品组成：
本实验台选用先进的四轮转向系统,转向控制单元,转向机总成,前悬架.后悬架.轮胎,移动台架等等
二、产品功能：
1 转向刻度盘分别显示各轮胎转向角度；
2 可分别模拟高速、中速、低速时的转向状态；
3 可进行四轮定位检测与调整；
4 动力转向系统，使转向轻而易举；
5 可对比动力转身非动力转向不同工况；
6 万向脚轮装置，便于移动教学；
7 配置动力：三相380V、1.5KW、1400r/min
8 配套台架操作使用说明与实训课题的实训指导书；
9 经高温烤漆处理，带万向脚滚轮台架，便于移动教学。
三、产品规格：
外形尺寸：长1800mm×宽1500mm×高1500mm
本品总重量：400kg

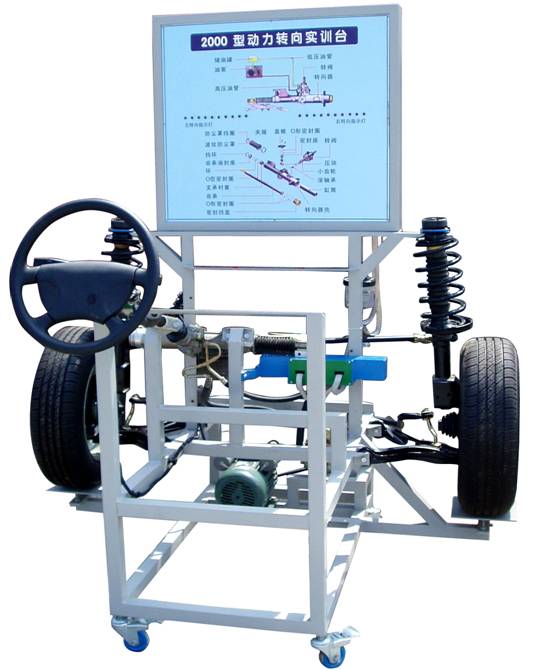

一、产品规格：
外型尺寸：长度1200㎜×宽度1300㎜×1500㎜
本品总重量：200kg
二、产品配置：
转向器、方向盘、高压管、储油罐、油泵、移动万向能架、轮等。
三、主要功能：
转向操纵结构：主要由转向盘、转向轴、转向管柱等。
转向器：将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。转向器一般固定在汽车车架或车身上，转向操纵力通过轴向器后一般还会改变转动方向。
转向传动机构：将转向器输出的力和运动传给车轮（转向节），并使左右车轮按一定关系进行偏转的机构。
转向盘：产生转向力。
上罩和下罩：保护内部各零部件。
万向节：可在有一定夹角的轴间传递转向力矩。
柔性联轴器：允许主轴和中间轴以很小的夹角传动。
中间轴：用以连接柔性联轴节和万向节。
安全支架：确保转向管柱安装到位。
