气压刹车系统实训台

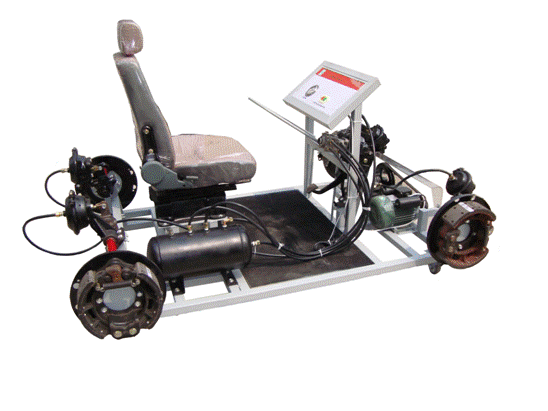

BCQC-ZD-02气压刹车系统实训台

（一）气压刹车系统实训台简介
1．选用轻卡汽车制动系统原车材料、前后刹车机构等组件，合理装配在钢制移动台架上；
2．气压表实时显示制动时气压的变化；
3．配套汽车制动系统实验台使用操作与实训课题的实训指导书。
（二）气压刹车系统实训台结构组成
1．前后制动机构总成。
2．制动压力表。
3．制动泵及分泵机构。
4．可移动台架。
5．交流电机。
6．空气泵，制动系统各类型阀。
（三）气压刹车实训台功能特点
1．可动态演示汽车气压制动系统工作原理过程。
2．实现汽车气压制动系统拆装与元件检修实训操作。
3．实现汽车气压制动系统调整维护等实训操作。
4．适用于汽车职业教育各级别的培训、考核。
5．实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
（四）刹车系统实训台技术参数
外形尺寸：1550×1250×800mm
电机：220V/750W
电源：220V
工作温度：-50℃～50℃
