BC-PT 液压传动与PLC实训装置

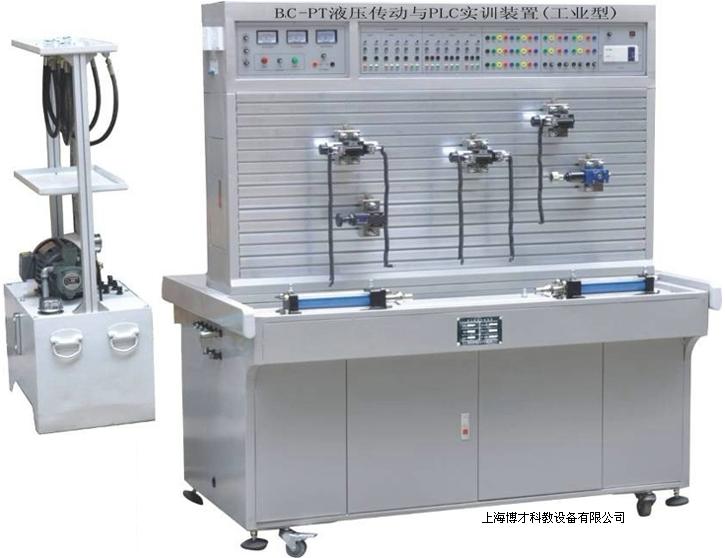

BC-PT 液压传动与PLC实训装置(工业型)

产品说明：
液压传动PLC实训装置是实现液压传动课程现代化教学而进行研究的新科技成果，它填补了技校、中专、大专院校的液压传动透明教学设备的国家空白。液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节，能迅速换向和变速，调速范围宽，快速性好，工作平稳、噪音小，元器件已实现系列化、标准化，通用化等一系列优点，随着科学技术的发展，液压传动作为一种可以传递动力和控制的传动方式，已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。
一、液压传动部分技术参数及指标
液压传动与PLC实训装置集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
二、液压传动与PLC实训装置技术参数
输入电源：三相五线，380V．允差±l0%，50Hz。
装置容量：<2kVA。
变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
PLC选用三菱FX1N-20MR主机，主机为12点开关量输入／8点开关量输出
配有控制模块：电源模块，继电器控制模块，PLC控制模块等。
电机：额定电压380V．额定功率0.75kW，绝缘等级B
液压泵站：容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
三、可以完成的实训项目
--可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下:
--单级调压回路
--多级调压回路
--减压回路
--卸荷回路
--进油节流调速回路
--回油节流调速回路
--旁油节流调速回路
--液压缸差动连接的快速运动回路
--调速阀短接速度换接回路
--调速阀串联的速度换接回路
--调速阀并联的速度换接回路
--用换向阀的换向回路
--用"O"型机能换向阀的锁紧回路
--用液控单向阀的锁紧回路
--用顺序阀控制的顺序动作回路
--用压力继电器控制的顺序动作回路
--用行程开关控制的顺序动作回路
--用调速阀控制的同步回

四、液压元件清单

序号

型号/规格

名称

数量

单位

1

铁质

实训台

1

台

2

铁质

实训桌

1

张

3

三菱，20点

PLC主机模块

1

块

4

实训台上

继电器控制模块

1

块

5

电源模块

1

块

6

PLC控制输入模块

1

块

7

PLC控制输出模块

1

块

8

MOB40-200

双作用液压油缸

2

只

9

一体式

变量叶片泵及电机

1

台

10

YN-100ZQ/10MPa

耐震压力表

1

只

11

2FRM5-31B/15QB

二通流量阀（调速阀）

2

只

12

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

只

13

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

只

14

4WMM6C50BF

二位四通手控换向阀

1

只

15

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀

1

只

16

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀

1

只

17

LI-10B

单向节流阀

1

只

18

I-10B

单向阀

1

只

19

Y-10B

先导式溢流阀

1

只

20

DG-02B

直动式溢流阀

1

只

21

DZ6DP1-5X/75

直动式顺序阀

1

只

22

DR6DP1-5X/75 YM

直动式减压阀

1

只

23

IY-25B

液控单向阀

2

只

24

HED40P15/100Z14L24

压力继电器

2

只

25

三通

4

只

27

四通

3

只

28

快速接头（母插座）

1

套

29

快速接头（公插头）

1

套

30

吸油过滤器

1

只

31

油温液面计

1

只

32

清洁盖

1

只

33

空气滤清器

1

只

34

行程开关

4

只

35

最大容积90L

油箱

1

只

36

漏油盘

1

个

37

L-HL46

液压油

75L

38

内六角扳手

1

套

39

活动扳手

2

把

40

长柄螺丝刀

1

把

41

胶管

M16*1.5/8I-W-0.5M(装好快捷接头)

10

根

42

M16*1.5/8I-W-0.7M(装好快捷接头)

15

根

43

M16*2.4 11*1.9

O型圈

2

个

44

O型圈

3

个

45

电机电源线（制作好）三相四线电线

1

根

46

液压实验指导书说明书

1

册

47

PLC编程软件程序光盘

1

张

48

三菱

编程电缆

1

条
