十八种基本液压传动控制实验装置

液压传动控制实验装置

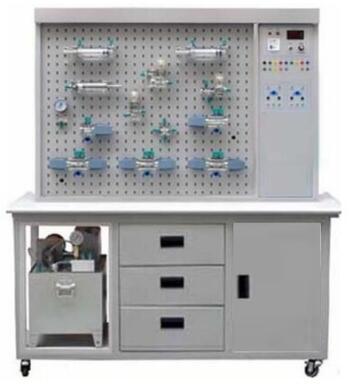

YY-18型十八种基本液压传动控制实验装置

产品说明:

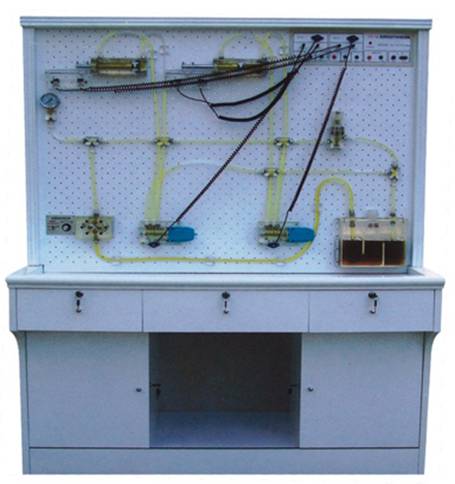

YY-18型透明液压传动演示系统

一、透明液压传动演示系统特点:
    液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点,其速度、扭矩、功率均可作无级调节,能迅速换向和变速,调速范围宽,快速性好,工作平稳,噪音小,元器件易实现系列化、标准化、通用化等一系列优点,随着科学技术的发展,液压传动作为一种可以传递动力和控制的传动方式,已经日益广泛应用到医疗、科技、军事、工业自动化生产、起重、运输、矿山、建筑、航空等各个领域。为了适应液压技术的发展,我公司研制了YY-18型透明液压传动演示系统。它填补了技校、中专、大专院校的液压传动通用教学设备的空白。
    本实验系统由方向控制回路,压力控制回路,速度控制回路,顺序控制回路等基本功能回路组成。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示(扩展实验可达60种),使学生能熟识二十多种常用液压元件的结构,性能及用途,掌握十几种基本回路的工作过程及原理,提高学生故障处理及解决问题的能力,在实验演示中得到启发、培养兴趣。利用它可以对本产品所提供的各种元件容限内的其它油路进行实验(如图设计,毕业设计)。

二、透明液压传动演示系统主要性能指标:
1.电源:220V±5% 50Hz
2.演示台外形尺寸:1200mm(长)×600mm(宽)×180 0mm(高)。
3.油泵电机:Z-400 直流Z系列电动机,功率:400W 并配专用稳压直流电机调速器,调速范围:0-2000RMP
4.演示实验油路液流要求压力仅需0.3-0.5Mpa(油泵最高压力:Pmax=1.5Mpa)
5.液压泵工作时离液压台1.5m远处噪声≤58dB


三、透明液压传动演示系统内容:
1.用手动换向阀的换向回路
2.用“O”“M”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用“H”型换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路


YY-18型透明液压传动实验室设备全套16台(采用一台一回路的方法)


YY1、摆线转子油泵、手动换向阀、实芯双出杆油缸的换向回路
YY2、“O”型与“M”型换向阀的油缸闭锁回路的比较(油缸加载)
YY3、“H”型“Y”型与“P”型换向阀对油泵及油缸的不同作用(油缸加载)
YY4、液控单向阀的闭锁回路与叶片泵的结构原理(油缸加载)
YY5、压力调定回路与空芯双出杆油缸的结构原理
YY6、二级压力回路与齿轮油泵的结构原理(油缸加载)
YY7、用减压阀的减压回路
YY8、用增压缸的增压回路
YY9、进油节流调速与回油节流调速回路的比较(油缸加载)
YY10、流量阀短接的速度换接回路
YY11、流量阀并联的二次进给回路
YY12、流量阀串联的二次进给回路
YY13、顺序阀的顺序动作进给回路
YY14、压力继电器的顺序动作回路
YY15、行程开关控制的顺序动作回路
YY16、行程换向阀的顺序动作回路与摆动式油缸的结构原理
主要技术指标:
1、演示台外形尺寸:1200mm(长)×600mm(宽)×1800mm(高)(不包括楣板)
2、油泵电机:Z-400 200V 直流 Z系列电动机,功率:400W 转速:4000转/分
3、专用稳压直流要求电机调速电 源,(从零开始无级高速).
4、演示实验油路压力0.3-0.5Mpa (油泵最高压力:Pmax=1.5Mpa)
5、液压泵工作时离液压台1.5m远处噪声≤58dB
