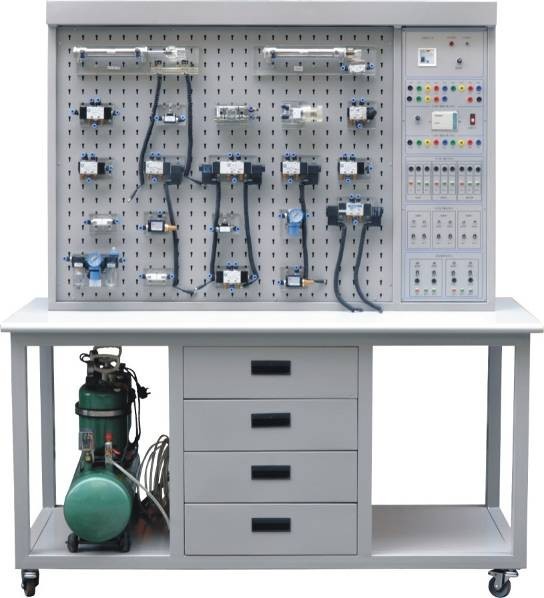

BC-206型气动PLC实验演示装置

产品说明:
    气动PLC实验演示装置是根据《液压与气压传动》、《气动控制技术》、《PLC可编程控制技术实验与应用》等课程教学实验大纲要求而精心设计的一款适合于大中专院校、职业学校、技校机械工程、机电一体化和自动化专业等相关课程的教学实验。同时也可作为机电和电气一体化的综合实验台。学生通过实验掌握气动元件的结构,气动回路的控制原理及设计方法等,同时掌握PLC可编程控制器的控制原理及编程技巧等。
一、产品特点:
1、实验桌及实验支架有单组和双组二合一设计结构,即单组为一张实验桌一套实验器材,双组为一张实验桌有二套实验器材,可供两组学生在实验桌前后同时进行实验,资源共享,提高了产品的利用率。整体结构简洁,安装拆卸灵活,实用性强。
2、气动实验组件采用活动按插结构,可同时进行一组或多组实验,实验所需气源及交直流电源采用固定形式,只需进行简单的连接即可完成实验的组合。同时实验设备还有继电器控制和PLC(可选配)控制单元,有利于学校选择低成本的实验设备。
3、实验气源压力低,电气控制采用低压直流24V开关电源,因此实验安全可靠。
4、电气主控单元采用继电器或可编程控制器(PLC)控制,可与计算机通讯,实现计算机智能控制,同时也可以采用独立的继电气控制单元进行电气控制。通过比较可以体验PLC控制器在自动化控制中的优越性和先进性,对加深理解PLC大有帮助。
二、产品构成:
    由实验桌、实验屏、气动元件、电气控制器件、可编程控制器(PLC)组成。
1、实验桌:三聚氰胺饰面板制作。
2、气动元件配备:空气压缩机、空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,节流阀,单向节流阀,快速排气阀,或门型梭阀,单作用气缸,双作用气缸,旋转气缸等。
3、电器控制件:直流 24V(2A)电源单元,可编程控制器(PLC日本松下FP1-C14),PLC电气控制输入单元,PLC电气控制输出单元,继电气控制单元,行程开关(常闭、常开)。
4、PLC可编程控制器:松下FP1-C14主机
三、主要技术指标
1、可编程控制器(PLC):日本松下FP1-C14型主机,8输入、6输出(继电气输出型)。直流电源:输入AC220V,输出DC24V/2A
2、空气压缩机(基本配置小型机) 电机功率:360W电源:AC220V公称容积:10L 额定输出气压:0.7Mpa
3、实验台外形尺寸:1500mm×700mm×760mm(单组实验台)
4、实验屏尺寸:1210mm×960mm(单组实验支架)
5、实验台外形尺寸:1500mm×1210mm×760mm(双组实验台)
6、实验屏尺寸:1210mm×960mm(双组实验支架)
四、气动基本实验回路举例:
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸同步动作回路
19、四缸联运回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
注:可升级为计算机联网型,将实验室多台实验装置通过网络,每台实验装置的实验数据传送到计算机进行处理,教师可以通过计算机模拟仿真还原学生实验的真实结果,可大大提高实验效率。
