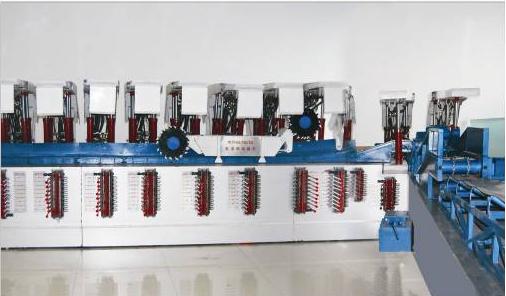

BCMAT-04 综采工作面仿真配套设备实操装置
该设备是井下综合机械化采煤工作面的生动再现，在地面就可以达到现场教学效果，是各类煤炭院校和培训中心必不可少的实验设备。
仿真支架有多种类型，支撑式、掩护式、支撑掩护式、放顶煤等多种架型：采煤机有多种规格，可根据用户的实际需要而定。各设备表面处理均彩喷涂金属烤漆.
一、系统配置：
双滚筒采煤机1台，金属制作，电动演示；液压支架（可操作）4台，金属制作，液压驱动；液压支架（不可操作）8台，金属制作；破碎机1台，金属制作；刮板运输机1台，金属制作；桥式转载机1台，金属制作；皮带运输机1台，金属制作；泵站1台，金属制作；移动变电站（静态）1台，有机板制作，静态；控制开关（静态）1台，有机板制作，静态。
设备各项技术参数:
1.双滚筒采煤机：
规格（米）：按实物的1：3制作 1.8×0.46×0.65
模型按实际仿真制作，电动演示各系统的工程原理，仿真模拟实际操作。
采煤机箱体主体采用金属制作。
2.刮板运输机
规格（米）：按实物的1：3制作 7.0×0.30×0.32
模型全部采用金属材料仿真制作组成：传动装置、电机、刮轮组、链板链、挡煤板、标准溜槽、机头、机尾、调节装置、铲煤板、推移装置、减速机、电动演示。
功能：仿真演示
3.转载机
规格（米）：按实物的1：3制作 4.5×0.40×0.55
模型全部采用金属材料仿真制作组成：机头部、机尾部、机身、中部标准溜槽、挡板、刮板、刮板链、链轮组件、行走部、液压拖移、减速机、破碎机。
功能：仿真演示
4.破碎机（锤式）
规格：0.80×0.40×0.58
金属制作，实现破碎机的所有功能。
5.液压支架：仿真演示
规格（米）：按实物的1：3制作 1.4×0.74×0.33
支架类型有：掩护式、支撑掩护式、高位放顶煤、低位放顶煤、插板式放顶煤、支撑式、六种架型，可根据需要选择。
全部采用金属材料制作，液压驱动。
功能：实现降柱、升柱、推溜、侧护板伸缩、前探梁伸缩，模拟全部动作。
6.可伸缩胶带输送机：
规格（米）：按实物的1：3制作 5.0×0.40×0.36
模型全部采用金属材料组成：机头部、储带装置、拉紧装置、收发带系统、胶带、机尾部、综合保护系统、减速机、液力耦合器（模型）。
功能：仿真演示，并实现皮带机堆煤、防跑、温升、烟雾等保护.
7.柱塞泵：仿真金属制作
规格（米）：按实物的1：3制作 0.60×0.70×0.43
二、可实现的功能：
顺序控制，能够仿真模拟采煤机行走、滚筒割煤、前后摇臂升降、移架、升架、降架、推溜，实现皮带机、刮板机、转载机的仿真运行及综合保护,可自行复位，连续运行。
规格：11000mm×7000mm×1600mm（也可按用户要求制作）
|
