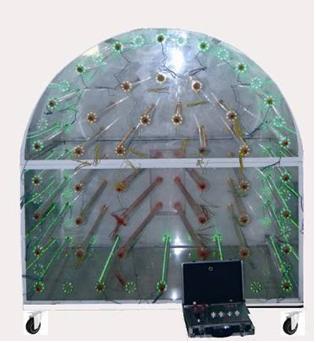

BCMAT-01 爆破工实际操作模拟装置
一、概述
该装置通过仿真巷道，显示断面的炮眼布置方式（掏槽眼、辅助眼、起底眼、周边眼和水沟眼），炮眼形状及空间位置。用无药雷管、药卷、水炮泥和炮泥，让学员观察其结构，并实际操作装药方法（正向装药和反向装药）和连线方式（串联和并联），声、光、电模拟其爆破过程。
二、炮眼布置
炮眼布置按现场实际布置方式布置，按炮眼名称不同分四种颜色，可便于讲课时分别逐一讲学演示炮眼布置方式、角度和深度等参数，其中：
1：掏槽眼（红色）爆破顺序为1
2：辅助眼（黄色）爆破顺序为2
3：起底眼（黄色）爆破顺序为2
4：周边眼（绿色）爆破顺序为4
5：水沟眼（蓝色）爆破顺序为3（控制台布置开关组6个，其中：总开关1个，分开关5个）
三、装炮及联线：
火药雷管与实物外形相同。学员可现场学习演练引药加工方式，以及装药（正向装药、反向装药）方式和炮线的串联联线方式及并联联线方式，同时学员可使用“放炮器”进行实际放炮操作，可有效提高学员操作技能，直接上岗作业。
四、掘进工作面爆破
爆破时，学员手拧放炮器手把送电后，可通过声光电控系统显示爆破四个顺序（1—4），并产生全断面爆破红光，以及放炮时爆破声音，增加现场实际声、光立体效果，增强学员教学直观感。
规格：1900 mm×1900 mm×1800mm
|
