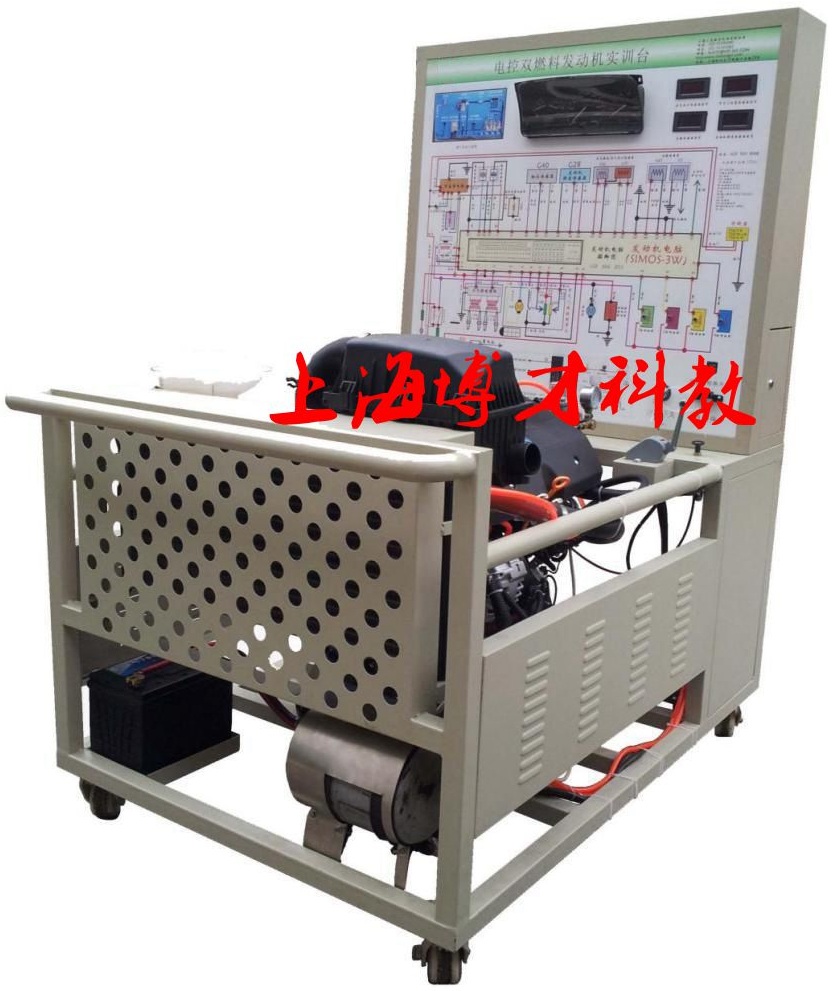

柴油双燃料混合动力发动机实训台
柴油双燃料混合动力发动机实训台
一、设备简介
该设备采用翻新4JB1双燃料混合动力柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示双燃料混合动力柴油发动机的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。
二、功能特点
1.真实可运行的双燃料混合动力柴油发动机，充分展示双燃料混合动力柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图（包括发动机电气电路与燃料控制ECU系统）；学员可直观对照电路图和燃气混合动力柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表与燃气转换开关，可实时显示发动机转速、水温、机油压力灯、燃气存储量、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。发动机在怠速状态时，只有燃油工作；在加速状态时，油气混合同时工作，在负荷加大时，燃气量变大。
6.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：1500×1000×1700mm(长×宽×高)
工作电源：直流12V
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80m
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
组合仪表 |
|
套 |
1 |
3 |
点火开关 |
|
个 |
1 |
4 |
燃气转换开关 |
配套 |
个 |
1 |
5 |
燃气控制装置 |
配套 |
套 |
1 |
6 |
双燃气混合动力柴油发动机总成 |
五十铃4JB1，翻新 |
套 |
1 |
7 |
燃料气瓶 |
配套,5KG |
个 |
1 |
8 |
燃油箱 |
10L |
个 |
1 |
9 |
油门控制装置 |
配套 |
套 |
1 |
10 |
进、排气管 |
原车 |
套 |
1 |
11 |
水箱(含保护罩) |
配套 |
套 |
1 |
12 |
冷却风扇 |
配套 |
套 |
1 |
13 |
蓄电池 |
12V |
台 |
1 |
14 |
继电器 |
含：起动继电器等各类运行继电器 |
套 |
1 |
15 |
保险丝盒 |
配套 |
个 |
1 |
16 |
电源总开关 |
50A |
个 |
1 |
17 |
故障模拟系统 |
配套 |
套 |
1 |
18 |
移动台架(带自锁脚轮装置) |
1500×1000×1700mm(长×宽×高) |
台 |
1 |
19 |
教师手册 |
配套 |
套 |
1 |
20 |
合格证与保修卡 |
配套 |
套 |
1 |
|
