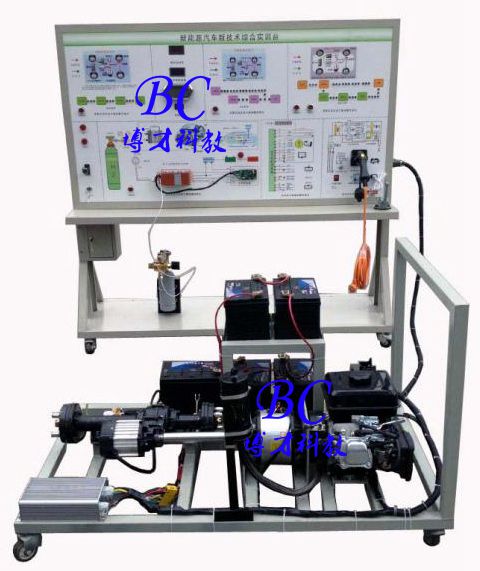

新能源汽车新技术综合实训台
新能源汽车新技术综合实训台
（一）新能源汽车新技术综合实训台简介
该设备采用5种不同新能源汽车（插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车）控制系统组成一体、高压安全等测试测量实训操作。
设备展示不同驱动模式和能量流动工况。
对比实训验证5种不同新能源汽车控制系统的不同的工况,适用于中高等职业技术院校、普通教育类学院和培训机构对5种不同新能源汽车（插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车）控制系统理论和维修实训的教学需要。
（二）功能特点
1.发光二极管闪光灯显示能量流动工况，能量流动与车况实时匹配。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照不同新能源汽车控制系统结构原理图和实物，认识和分析不同新能源汽车控制系统的工作原理。
3.高压模拟电源采用工业级电压，安装模拟故障开关培养故障诊断能力。
4.完成6种驱动模式的实训，对比实训验证5种不同新能源汽车控制系统的不同的工况。
5.面板上安装检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
6.真实的发动机运行组件,可真实操作混合动力系统的发动机怠速、加速、减速正常工况。
7.真实的发电机运行组件,可真实操作混合动力系统的发电工况。
8.真实的燃料电池运行组件,可真实操作燃料电池的工况。
9.台架带自锁脚轮,安装交流电源漏电保护装置、转动元器件外加装防护装置。
（三）产品结构
发电机、发动机、燃料电池及运行附件、电池组、逆变器、三相交流电机、传动机构、制动机构、故障模拟与考核装置、检测面板与可移动台架等组成。
（四）技术参数
1.电源：380V 交流电压；工作电压：12V/60V直流电压
2.工作温度：-5℃～50℃
3.实训台尺寸：
检测台:1740mmX650mmX1700mm,运行台:1700mmX650mmX1500mm
（五）实训项目
1.电池组的检查与维护
2.三相异步电机的检查与维护
3.逆变器的检查与维护
4.插电式串联动力系统故障诊断与排除
5.插电式并联动力系统故障诊断与排除
6.插电式混联动力系统故障诊断与排除
7.纯电动汽车动力系统故障诊断与排除
8.燃料电池汽车动力系统动力系统故障诊断与排除
9.纯电动车电机故障诊断与排除
10.高压用电安全培训
（六）基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板1700*900mm |
有各种检测端子，彩色电路图和工作原理示意图 |
套 |
1 |
2 |
充电桩组件 |
国标220V16A,3.5KW |
套 |
1 |
3 |
充电插座与充电枪 |
国标 |
套 |
1 |
4 |
闪烁发光二极管灯条 |
配套 |
套 |
1 |
5 |
电动车电机 |
60V1KW |
套 |
1 |
6 |
电动车电机控制器 |
60V1KW |
套 |
1 |
7 |
油门踏板，制动踏板，动力电池组 |
配套 |
套 |
1 |
8 |
模拟指示灯 |
配套 |
套 |
1 |
9 |
操作开关 |
配套 |
套 |
1 |
10 |
高压安全防护模拟装置 |
配套 |
套 |
1 |
11 |
发动机 |
汽油机/配套 |
套 |
1 |
12 |
发电机与控制器 |
60V/配套 |
套 |
1 |
13 |
差速器/驱动桥 |
配套 |
套 |
1 |
14 |
电动车仪表 |
配套 |
套 |
1 |
15 |
转速表 |
配套 |
套 |
2 |
16 |
电磁离合器及制动器 |
配套 |
套 |
1 |
17 |
制动机构 |
配套 |
套 |
1 |
18 |
直流接触器 |
配套 |
套 |
1 |
19 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm |
台 |
1 |
20 |
故障模拟与排除装置 |
配套 |
套 |
1 |
21 |
保险丝盒 |
配套 |
套 |
1 |
22 |
保修卡/合格证 |
配套 |
套 |
1 |
23 |
教师手册 |
配套 |
套 |
1 |
|
