数控加工中心机床

一、机床特点:
     XH714 型数控加工中心机床是我公司引进先进技术而研制开发的中型通用立式自动化加工机床,它采用全封闭外罩防护,采用台湾斗笠式刀库气动换刀快速方便。适用于加工工程塑料、有机玻璃、石蜡等各类机械零件和具有复杂型腔膜具及标准化模板加工,一次装夹可完成铣、钻等多工序的加工,刀具可 12 把连换加工。控制系统 2004M 数控系统内置 CAD/CAM 软件可自动生成数控加工程序,为用户提供模具及复杂零件设计加工最快捷最完美的一体化解决方案。

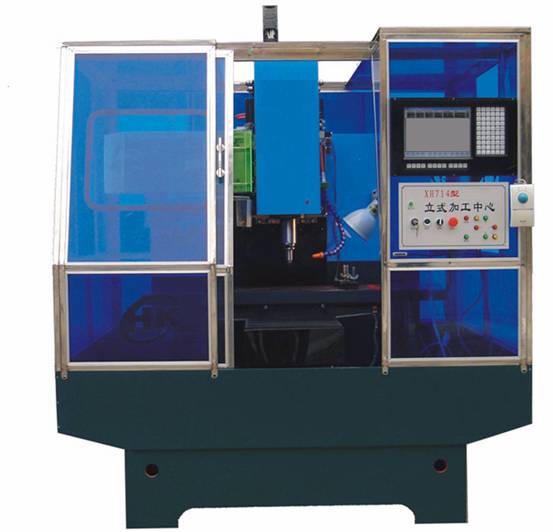

XH714型数控加工中心机床
BC、XH714型数控加工中心机床

二、机床结构特点:
● 机床导轨采用金属矩形铸铁制造,滚珠丝杆传动,活动燕尾槽采用金属铸铁制造,刚性好、精度高。
● 机床主轴采用变频器实现无级调速。
● 机床外形采用全封闭外罩防护,操作安全、适合于学校学员使用。

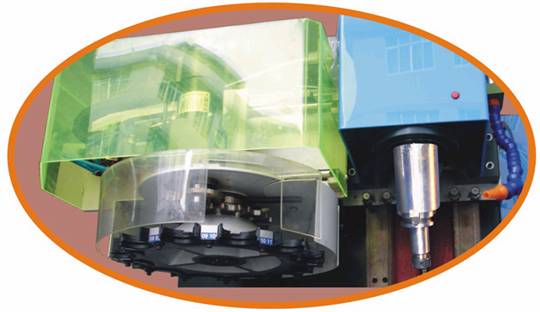

●快速可靠的台湾斗笠式刀库系统,具有双向任意位置选刀能力。

三、数控系统主要功能:
● 控制轴数:四轴三联动
● 显示界面: 10 寸彩色液晶显示器
● 程序容量:标准配置 40GB 硬盘。带 USB 接口、带 10/100M 网卡、带 RS232 串口。
● 图形显示:加工轨迹图形仿真,加工过程实时三维跟踪显示。图形无级缩放、平移、旋转。
● 操作方式:自动、手动、定长进给、单段 / 连续、暂停、手轮等。
● 插补轨迹:直线、圆弧、样条曲线。
● 通讯方式: USB 拷贝、 RS232 串口通讯、 TCP/IP 网络方式、 DNC 方式。
● 系统采用新颖的即时参技术,内建中文在线手册,手册用户可自行设计。
● 与通用软件兼容,直接使用其生成的数控加工 G 代码程序进行加工。
● 国内首创数控系统内置 CAD/CAM 绘图自动编程软件。

XH714型数控加工中心机床

四、主要技术参数:
项 目
参 数
三轴行程 (X × Y × Z)
500 × 400 × 300 mm
主轴端面至工作台面距离
100/ 410 mm
主轴中心至立柱滑轨面距离
280 mm
工作台尺寸 ( 长 × 宽 )
800 × 410 mm
T 型槽 ( 宽度 X 数量 X 间距 )
12 × 3 × 110 mm
工作台最大载荷能力
50Kg
主轴电机
750W
主轴转速 ( 无级 )
50-3000rpm
主轴定位
光电感应式
主轴锥度
BT40
主轴直径
75 mm
X 、 Y 、 Z 轴电机扭矩
8 n.m
三轴快速移动速度
1.5m /min
切削进给率
1 -1500mm /min
手动进给率
0 -2000mm /min
分辨率
0.01mm
滚珠丝杆 ( 直径 X 节距 )
25 × 6 mm
定位精度
0.08/ 300mm
重复定位精度
± 0.05mm
自动换刀方式
主轴头浮动式
刀具选择方式
双向任意式
刀库容量
12 把
气压力
6Kg /cm 2
切削冷却方式
压缩空气
机器总功率
2KVA
机床重量
750kg
机床外形尺寸(长 X 宽 X 高)
1800 × 1545 × 2280 mm
2006M ( 标准配置 )
12 寸彩色液晶显示器
