透明教学数控车床

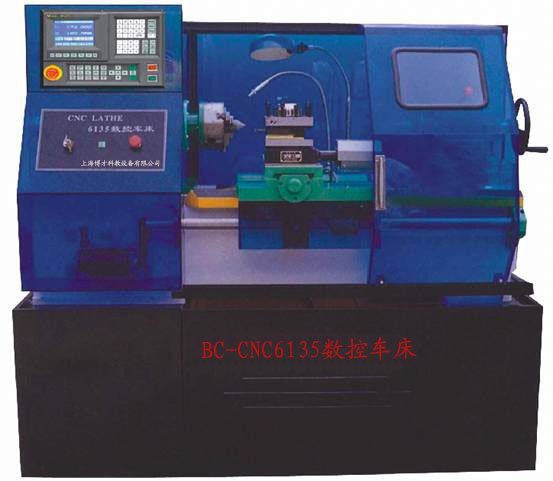

BC-6135型透明教学数控车床

BC-6135型透明教学数控车床是第二代液晶数控车床系统，功能更加强大。它可与数控车床操作软件相配套，让你构成数控编程实验室。系统采用日本夏普公司6”液晶显示屏，中文界面、试切对刀、任意点启动、图形模拟、标准通讯接口RS232、主轴模拟量输出，对塑料、有机玻璃、木制品等材料进行直线、圆弧、螺距、公英制、多头螺纹、锥螺纹等螺纹，旋进旋出加工。
一、透明教学数控车床特点：
1.该机床纵向,横向走刀均采用高精度丝杆与螺杆，混合式步进电机驱动，定位精度高，转距大。
2、主轴采用进口变频调速器，可实现无级调速。
3、机床采用四工位自动转位刀架，适用加工开头复杂零件。
4、车削塑料制品，采用空气（风）冷却，不污染环境，使工作环境更加清洁卫生。
二、透明教学数控车床用途：
1、高等工科院校的机制、机电一体化、自控及其它相关专业数控技术的教学实习和综合实验。
2、针对数控工业的数控机床、数控编程、数控原理。CAD/CAM等及相关专业专业课程的教学实验与培训。
三、透明教学数控车床技术参数：

三爪卡盘

Ф160mm

控制/联动轴数

2轴/2轴

床身上最大回转直径

Ф350mm

零件程序存储容量

56K(3000段程序)

最大工件长度

500mm

主轴

0～+5V(+10V)模拟量及正反转触点

电动刀架

四工位

最大编程尺寸

±9999.999mm

主轴孔径

Ф40mm

最大移动速度

3000mm/min(当量0.01mm)

主轴转速、无级变速

100—1500rpm

编程方式

G、M、F、S、T(ISO代码)键盘/串行录入，后台编辑

进给量范围

50--1000mm/min

系统参数

刀具参数，间隙补偿，加工起始点，记忆及断电恢复

主电动机功率

0.75KW

输入/输出

24路/15路

机床外形尺寸（长*宽*高）

1670*810*1500mm

操作方式

自动，手动，点动，MDI，单段/连续

机床重量

350kg

参考点

自动/手动返回

脉冲当量

0.005mm/0.1mm

机床重量

350KG
