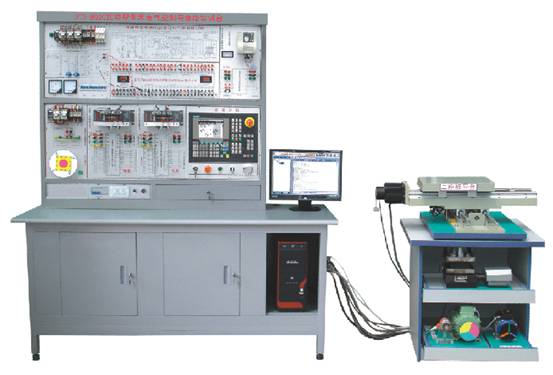

BCS-802CTC数控车床电气控制与维修实训台

BCS-802CTC 数控车床电气控制与维修实训台（西门子802C）

一、特 点
　　 1、BCS-802CTC数控车床电气控制与维修实训系统，由实训台和二坐标组成，能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床调试、数控编程与坐标运动等教学实训。
　　 2、二坐标平台采用直线圆形高碳钢导轨，滚珠丝杆传动。具有较高的定位精度和重复定位精度。
　　 3、四工位真实电动刀架和模拟刀架，双重演示。
二、技术性能
　　 1、输入电源：三相四线380V±10% 50Hz
　　 2、装置容量：＜2KVA
　　 3、实训台外形尺寸： 1800mm×700mm×1890mm
三、配置及功能
　　 1、控制屏采用铁质双层亚光密纹喷塑结构。
　　 2、数控系统单元采用西门子802C数控系统。
　　 3、X/Z进给轴均采用交流伺服电机驱动。
　　 4、主轴电机由变频器进行无级调速。
　　 5、设计有专门的故障设置区和排故操作单元。
四、二座标平台参数
　　 ◆工作台面宽度（长×宽）：300mm×400mm
　　 ◆工作台X轴行程：250mm
　　 ◆工作台Z轴行程：300mm
　　 ◆定位精度：0.02 mm
五、部分实训项目
　　 1、数控车床电气系统的设计
　　 2、数控系统的参数设置与调整
　　 3、输入输出接口实训
　　 4、机床参考点的调试
　　 5、伺服电机驱动单元的调试与应用
　　 6、变频器的调试、参数设置与应用
　　 7、电动刀架控制实训
　　 8、数控系统的通讯
　　 9、数控车床故障诊断与维修
　　 10、数控系统的操作与编程

一、产品介绍
　　 1、BCF-TC 数控车床电气控制与维修实训系统，由实训台和二坐标组成，能完成数控系统的安装调试、参数设置、PMC编程、故障诊断与维修、数控车床调试、数控编程与坐标运动等教学实训。
　　 2、系统采用开放式结构，将一台数控车床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。
　　 3、二坐标平台采用直线圆形高碳钢导轨，滚珠丝杆传动。具有较高的定位精度和重复定位精度。
　　 4、四工位真实电动刀架和模拟刀架，双重演示。
二、配置及功能：
　　 1、控制屏采用铁质双层亚光密纹喷塑结构。
　　 2、电源部分采用三相四线380V交流电源供电，漏电保护器控制总电源。
　　 3、数控系统单元采用FANUC公司的"FANUC 0i Mate TC"数控系统。
　　 4、X/Z进给轴均采用βi系列交流伺服电机驱动。
　　 5、主轴电机由变频器进行无级调速。
　　 6、设计有专门的故障设置区和排故操作单元。
三、二座标平台参数：
　　 ●工作台面宽度（长×宽）：300mm×400mm
　　 ●工作台X轴行程：250mm
　　 ●工作台Z轴行程：300mm
　　 ●定位精度：0.04 mm
四、技术性能
　　 1、输入电源：三相四线380V±10% 50Hz
　　 2、装置容量：＜2kVA
　　 3、实训台外形尺寸：实训台 1370mm×600mm×1890mm
五、部分实训项目
　　 1、数控车床电气系统的设计
　　 2、数控系统的参数设置与调整
　　 3、输入输出接口实训
　　 4、机床参考点的调试
　　 5、伺服电机驱动单元的调试与应用
　　 6、变频器的调试、参数设置与应用
　　 7、电动刀架控制实训
　　 8、数控系统的通讯
　　 9、数控车床故障诊断与维修
　　 10、数控系统的操作与编程
