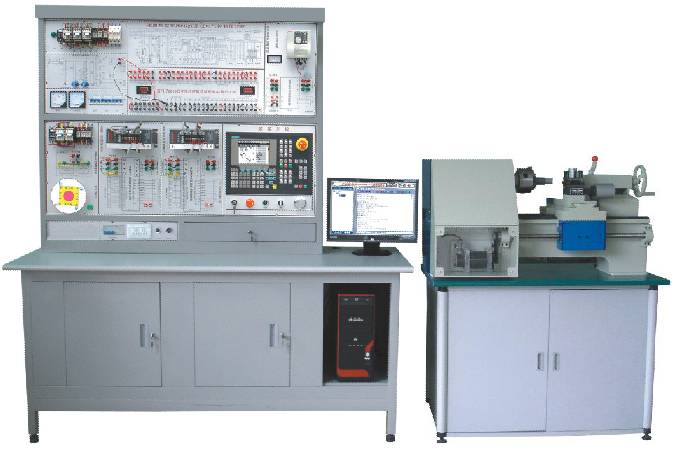

BCF-TB 数控车床电气控制与维修实训台(半实物/法拉克)

一、产品介绍
   1、BCF-TB 数控车床电气控制与维修实训系统,由实训台和半实物组成,能完成数控系统的安装调试、参数设置、PMC编程、故障诊断与维修、数控车床装配调试、数控编程与加工操作等到多项教学实训。
2、系统采用开放式结构,将一台数控车床电控系统在实训台上进行分解展示,模块化设计,将数控系统接口信号在各模块上展开,信号可测量。
  3、半实物数控车床采用耐磨结构,具有一定的车削能力,可对有机玻璃、塑料、木头等材料进行简单车削加工。
4、具有真实数控车床的机械运动,X、Z进给轴采用伺服电机驱动,并设计有正负限位,参考点等开关,主轴采用三相异步电机变频控制,由三菱变频器驱动,主轴和主轴电机间通过带轮进行传动,并配有三爪卡盘。
二、结构与功能:
1、控制屏采用铁质双层亚光密纹喷塑结构。
2、电源部分采用三相四线380V交流电源供电,漏电保护器控制总电源。
3、数控系统单元采用FANUC公司的"FANUC 0i Mate TC"数控系统。
4、X/Z进给轴均采用βi系列交流伺服电机驱动。
5、主轴电机由变频器进行无级调速。
6、设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障;
7、在实训台上有LCD点阵图滚屏显示故障代码,具有数控车床的故障维修考核功能。
8、四工位真实电动刀架,可实现加工时的换刀操作。
三、技术性能
   1、输入电源:三相四线380V±10% 50Hz
   2、装置容量:<3KVA
   3、实训台外形尺寸: 1800mm×700mm×1890mm
四、半实物数控车床参数
   ◆床身最大回转直径:250mm
   ◆刀架最大回转直径:120 mm
   ◆X/Z轴行程:130×300 mm
   ◆定位精度:0.04 mm
   ◆主轴电机功率:750W
   ◆主轴最高转速:1500rpm
   ◆电动刀架:4工位
   ◆外形尺寸:1120×590×600 mm
五、部分实训项目
   1、数控车床电气系统的设计
   2、数控系统的参数设置与调整
   3、输入输出接口实训
   4、机床参考点的调试
   5、伺服电机驱动单元的调试与应用
   6、变频器的调试、参数设置与应用
   7、电动刀架控制实训
   8、数控系统的通讯
   9、数控车床故障诊断与维修
   10、数控系统的操作与编程
   11、数控车床加工实训
