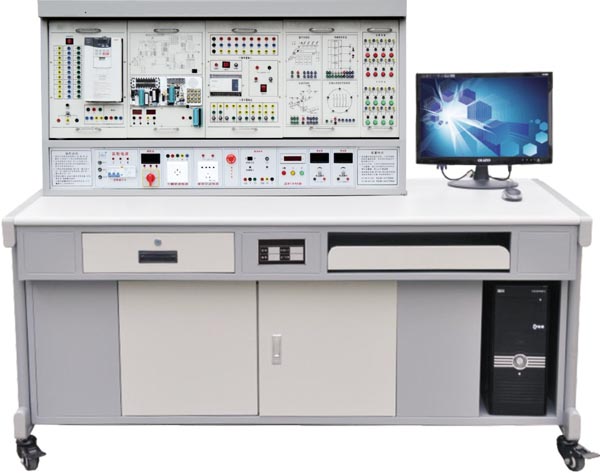

BC-GK06 工业自动化实验装置

产品说明：
    BC-GK06型工业自动化实验考核设备是集单片机、可编程控制器(PLC)、变频调速器于一体的工业自动控制理论的理想实验实训考核设备。
单片机：采用目前广为流行的51系列单片机，并配有51仿真器及编程器，实验系统采用挂箱结构和多功能实验考核系统。因此实验设备不仅仅局限于实验，同时可以进行单片机的程序开发和单片机的考核，还提供多种参考实验程序，是目前较为全面的单片机实验考核系统。
  可编程控制器(PLC)：采用目前较为流行的日本三菱FX1N主机，实验程序采用挂箱结构，主机所有I/O口通过接线端子输出，与各实验挂箱的连接极为方便，所有连接均采用接插件形式，插拨方便、接触可靠、连线快捷，可以反复使用。实验装置提供典型的工控实验程序，通过实验实训程序可以了解和掌握PLC的原理及工作过程，为参加工作打下坚实基础。
  变频器：采用日本三菱FR-A4540-1.5K主机，主机所有接口通过接线端子输出，使学生通过实验极易掌握变频器的原理和运用，是目前较为理想的变频器实验装置。
一、 外形尺寸及电气参数：
1、 实验台：外形尺寸：1500mm×700mm×760mm
2、 实验屏尺寸：1500mm×800mm
3、 输入电压：AC380V
4、 输出电压：AC380V AC220V DC24V DC5V
5、 具有三相漏电保护
6、 具有紧急停止开关
7、 PLC主机型号：三菱FX1N-40MR
8、 变频器主机型号：三菱FR-A4540-1.5K
9、 51仿真器、编程器型号：BF51
二、 实验内容：
1、单片机单元：
自由实验系统：包括MCS51单片机最小系统，装有优质单片机锁紧集成插座，使实验极为方便。实验系统板可做单片机的输入、输出口的实验，数据传送实验、多字节加法实验、双字节乘法实验、数制转换实验、数据排续实验、分支程序设计实验、布尔操作及子程序设计实验、定时器计数器实验、外部及内部中断实验、键盘及显示实验、AD转换实验、单片机与单片机通讯实验(需二台实验系统)、单片机与PC机通讯实验、音乐实验、E2PROM存储器实验等。单片机实验系统可以方便地将51的所有32个输入、输出端口用排线引出，以方便开发程序之用。
编程器及仿真器实验：编程器和仿真器与单片机实验系统连接极为方便，只需将仿真头连接单片机实验板的锁紧座，无须另接电源，编程仿真由拨动开关控制，用同一串口与计算机连接。编程器可对ATMEL的51系列单片机进行读、写、擦除、校验、加密等操作。
挂箱实验项目：
1.定时计数器的应用；
2.电子钟控制系统；
3.D/A转换；
4.交通灯控制系统；
5.闪光等控制；
6.A/D转换应用系统；
7.抢答器应用系统；
8.查询式按键系统；
9.矩阵式按键系统；
10.继电器输出接口；
11.动态显示应用；
12.发射灯中断控制
仿真器指标：
1.可仿真89C51、89C52、89S51、89S52、89C58 等等51内核的单片机；
2.直接支持 KEIL C51的IDE开发仿真环境，64K用户可使用仿真程序空间，0000～FFFF，采用顶级仿真芯片，监控程序存储在特殊空间，绝不占用0000～FFFF的64K的仿真空间；
3.RS-232通讯接口, 波特率4.8 Kbps- 57.6 Kbps自适应；
4.仿真频率0-40 MHz晶振可选,系统配置11.0592 MHz；
5.程序代码可以重复装载，无需预先擦除用户程序空间；
6.监控程序占用用户的资源少，全速运行不占用资源；
7.片内 64K程序空间可以随时进行在线程序更新，可以调试长达几千行的楼宇智能控制大型程序、键盘控制汉字液晶显示大型程序；
8.可单步、断点、全速、可参考变量、RAM变量；
9.支持汇编、C语言，混合调试；
10.板载仿真头接口可以和任何的试验板、目标板进行连接，从而达到硬件仿真的无限扩展；
11.采用工业级64K超大容量仿真芯片作为核心部件，抗干扰能力级强，可仿真次数大于等于10万次；
12.仿真频率最高33/40MHz；
13.支持同时最多10个断点 。
2、PLC可编程控制器单元：
1)邮件分拣机实验系统
2)电梯控制实验系统
3)机械手实验系统
4)五相步进电机控制实验系统
5)电机控制实验系统
6)七段数码实验系统
7)天塔之光实验系统
8)交通信号等自控和手控实验系统
9)水塔水为自动控制按系统
10)自控成型机实验系统
11)自控扎刚机实验系统
12)多种液体混合控制实验系统
13)自动送料装车实验系统
3、变频器单元：
1)开环系统实验
2) 多段速度运转实验
3) 闭环系统实验
4) 程序运转实验
5) 速度反馈系统实验
6) 瞬时停电起动实验
7) 速度定位系统实验
8) PID控制系统
9) 并用操作运转实验
10) 网络控制实验
11) 通讯操作运转实验
…………自由设计实验。
