变频器PLC实验考核装置

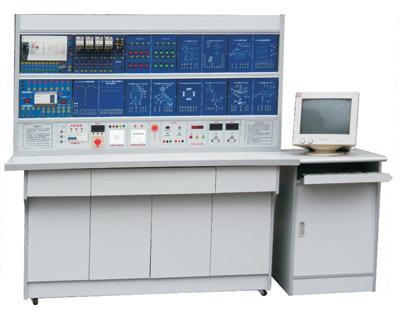

BC-Ａ型 变频器PLC实验考核装置

产品说明：
    变频调速已是当今电机调速领域的主流，ＢＣ－Ａ型变频器实验考核装置是专为学习变频调速原理及实验而设计的实验装置。
    实验装置采用日本三菱FR-A4540-1.5K主机，能够完成开环与闭环系统实验以及变频调速器所有功能实验。敞开式的结构，能让学生综合地学习和掌握变频调速器结构原理、检测维护。它适用于大中专院校自动化专业配套教学和开放实验。
    主机所有接口通过接线端子输出, 使学生通过实验极易掌握变频器的原理和运用,是目前较为理想的变频器实验装置。可编程控制器(PLC)已被广泛用于工业自动化领域，为适应PLC教学，我们研制开发的JD-PLC实验装置使用目前较为流行的三菱FX1N主机，实验程序采用挂箱结构，主机与各实验挂箱的连接极为方便，所有连接均采用接插件形式，可以反复使用。实验装置提供典型的工控实验程序，通过实验程序可以了解和掌握PLC的原理及工作过程。
外形尺寸及电气参数
实验台外形尺寸：1500mm×700mm×760mm 挂箱支架尺寸：1500mm×800mm
输入电压：AC380 输出电压：AC380V AC220V DC±12V DC24V DC5V
变频器技术参数
输入电源：AC380V 5% 50Hz 额定电流：4A 环境温度：-5℃~40℃ 相对湿度：≤90%(25℃)
具有三相漏电保护 具有紧急停止开关
变频器主机型号：三菱FR-A4540-1.5K PLC主机型号：三菱FX1N-40MR
实验负载电动机：采用三相异步电动机，装有脉冲编码器(选配件)
实验导线：所有接插件均采用安全型迭接插头，为学生实验提供了极高的安全性电脑自备
变频器实验内容
1、开环系统实验
2、多段速度运转实验
3、闭环系统实验
4、程序运转实验
5、速度反馈系统实验
6、瞬时停电起动实验
7、速度定位系统实验
8、PID控制系统
9、并用操作运转实验
10、网络控制实验
11、通讯操作运转实验
PLC实验项目
1、邮件分拣机实验系统
2、电梯控制实验系统
3、机械手实验系统
4、五相步进电机控制实验系统
5、电机控制实验系统
6、七段数码实验系统
7、天塔之光实验系统
8、交通信号等自控和手控实验系统
9、水塔水为自动控制实验系统
10、自控成型机实验系统
11、自控扎刚机实验系统
12、多种液体混合控制实验系统
13、自动送料装车实验系统
