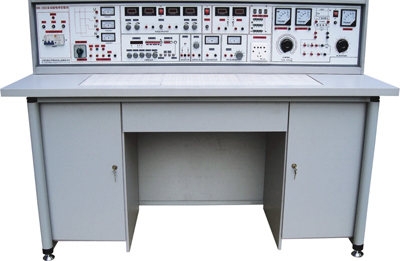

电工模电数电电气控制带直流电机实验台
BC-528型 电工模电数电电气控制（带直流电机）实验室设备
产品说明：
● 本系列产品的特点:
实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
● 适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路，电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
● 本系列设备实验台和实验操作桌结构和功能相同：
1、实验台构成与性能:
1.1. 电源及参数
1.1.1 输入电源:三相四线电源，输入时指示灯亮（BC-528模电、数电实验室成套设备为单相三线输入）
1.1.2 电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得到0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。注：BC-28模电、数电实验室成套设备无三相调压输出，改为一台0.5KVA单相0－250V输出。
B组：低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路恒流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，具有预设式限流过载保护功能，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组：单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率范围：由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度：10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应：前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz ,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器(BC-28电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
1.9、直流电机Ia、If指示。
1.10、直流电机Ra、Rf调速环节。
1.11、直流电机电源：0-220V直流电源输出。
2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。
一、 构成与配备(以二十四座为例)
(一) 实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如需要在桌上放置电动机、焊接等)实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
(二) 实验台，共12台，每张学生实验操作桌上配置l台。
(三) 示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
(四) 器材配备：39只1.5级指针式直流电流表，26台180W三相电机，26只热继电器，26只时间继电器，78只交流接触器，13只MF500万用表，l3只数字万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成电路、可控硅、逻辑电平开关、逻辑电平指示等元件盒(元件已装在元件盒内)，91只集成座，39只电流测试插座，25套电烙铁及烙铁架，13套剥线钳、螺丝刀、尖嘴钳等工具，25张学生凳。
(五) 用户自备器材:双踪示波器(型号不限)，功率表、毫伏表、滑线变阻器。
二、实验项目
（1）电工实验部分
| 1．电工测量仪表的使用 |
17．交流电路参数的测量 |
| 2．常用元件的识别与检测 |
18．正弦交流电略中RLC元件的特性 |
| 3．线性元件与非线性元件的伏安特性 |
19．RL及RC串联电路实验 |
| 4．电源的外特性 |
20．RLC串联谐振电路 |
| 5．电位值、电压值的测定 |
21．日光灯电路的连接及功率因数改善 |
| 6．电流表和电压表的扩程 |
22．三相负载的星三角接法 |
| 7．基尔霍夫定律的验证 |
23．三相电路及功率的测量 |
| 8．验证楞次定律 |
24．R-C选频网络研究 |
| 9．迭加原理与互易定理的验证 |
25．二端口网络研究 |
| 10．戴维南定理与诺顿定理的验证 |
26．单相变压器实验 |
| 11．电压源与电流源的等效变换 |
27．互感电路实验 |
| 12．受控源特性的研究 |
28．三相异步电动机的使用与起动 |
| 13．一阶电路实验 |
29．三相电动机继电接触控制的基本电路 |
| 14．二阶电路的过渡过程 |
30．三相电动机Y-△起动控制实验 |
| 15．研究LC元件在直流和交流电路中的特性 |
31．三相电动机的顺序控制实验 |
| 16．负载获得最大功率的条件 |
32．三相电动机能耗制动控制实验 |
（2）模拟部分实验
| 1.二极管的正、反相特性 |
11.变压器耦合推挽功率放大器 |
| 2.晶体三极管的输入、输出特性 |
12.0TL功率放大器 |
| 3.晶体管共射极单管放大器 |
13.集成功率放大器 |
| 4.两级阻容耦合放大电路 |
14.单相桥式整流电路 |
| 5.负反馈对放大器性能的影响 |
15.串联型晶体管直流稳压电源(设计性实验) |
| 6.场效应管放大器 |
16.集成直流稳压电源 |
7.差动放大电路
|
17.单结晶体管特性 |
| 8.运算放大器指标测试 |
18.单结晶体管触发电路 |
| 9.集成运算放大器的基本应用(多种模拟运算电路) |
19.晶闸管简单测试 |
| 10.集成运算放大器非线性应用（多种波形发生器） |
20.晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
| l．电压负反馈偏置电路 |
36．模拟二阶微分方程电路 |
| 2．分压式电流负反馈偏置电路 |
37．基本对数运算电路 |
| 3．用二极管稳定工作点 |
38．实用微分电路 |
| 4．共基极放大电路 |
39．反对数放大基本电路 |
| 5．共集电极放大电路 |
40．简单的过零比较电路 |
| 6．共源极基本放大电路 |
41．利用二级管作为上限检测幅度选择电路 |
| 7．场效应管共漏极电路 |
42．下限幅度选择电路 |
| 8．场效应管共栅极电路 |
43．RC无源网络的低通滤波电路 |
| 9．单管阻容放大电路 |
44．同相输入一阶低通滤波电路 |
| 10．变压器耦合放大电路 |
45．反相输入一阶低通滤波电路 |
| 11．甲类功率放大电路 |
46．简单的二阶RC滤波电路 |
| 12．串联电流负反馈电路 |
47．典型二阶RC有源低通滤波电路 |
| 13．串联电压负反馈电路 |
48．典型二阶高通有源滤波电路 |
| 14．并联电压负反馈电路 |
49．基本带通滤波电路 |
| 15．并联电流负反馈电路 |
50．典型带通滤波电路 |
| 16．共基共射极放大电路 |
51．矩型波振荡电路 |
| 17．自举射极输出电路 |
52．宽度可调的矩形波发生器 |
| 18．NPN一PNP直接耦合放大电路 |
53．幅频可调的锯齿波发生器 |
| 19．用负反馈消除自激振荡 |
54．单相半波整流电路 |
| 20．晶体管开关作用 |
55．单相全波整流电路 |
| 21．变压器反馈式振荡电路 |
56．电容滤波电路 |
| 22．电容三点式振荡电路 |
57．电容滤波带电阻负载 |
23．电感三点式振荡电路
|
58．RC滤波电路 |
| 24．差动放大电路的基本形式 |
59．基本LC滤波电路 |
25．长尾式差动放大电路
|
60．二倍压整流电路 |
| 26．双电源长尾式差动放大电路 |
61．三倍压整流电路 |
27．运放用作交流比例放大
|
62．基本稳压电路 |
| 28．反相输入保护措施 |
63．基本调整管稳压电路 |
| 29．同相输入保护措施 |
64．具有放大环节的稳压电路 |
| 30．电源极性错接的保护 |
65．单相半波可控硅整流 |
| 31．RC高通电路 |
66．电子调压电路 |
32．利用三极管来保护器件
|
67．电子催眠器一一趣味性实验一 |
| 33．差动输入运算电路 |
68．电子门铃电路一一趣味性实验二 |
| 34．快速积分电路 |
69．电子报警电路一一趣味性实验三 |
| 35．模拟一阶微分方程电路 |
|
(3)数字部分实验
| 1．TTL集成逻辑门的参数测试 |
16．MSI数据选择器及逻辑设计 |
| 2．CM0S逻辑门的参数测试 |
17．微分型单稳态电路 |
| 3．TTL集成电极开路门与三态输出门的应用 |
18．环形多谐振荡器 |
| 4．与、非、或、与非门电路实验 |
19．利用门电路构成编码器分配器、选择器 |
| 5．半加器电路实验 |
20．组合电路的设计之一一一编码转换 |
| 6．全加器电路实验 |
21．组合电路的设计之二一一显示电路 |
| 7．RS触发器实验 |
22．同步时序电路的设计 |
| 8．D触发器实验 |
23．计算机时序电路的设计 |
| 9．JK触发器实验 |
24．集成定时器测试及应用 |
| 10．T触发器实验 |
25．CM0S集成A/D、D/A转换电路实验 |
| 11．JK型触发器转换成D触发器 |
26．二极管非门、或非门电路 |
| 12．D型触发器转换成JK触发器 |
27．三极管非门、与非门、或非门电路 |
| 13．计数器实验 |
28．异步十进制减法计数器 |
| 14．MSI移位寄存器及其应用 |
29．异步十进制加法计数器 |
| 15．译码器及其变换方式 |
30．综合能力培训实验一一电子秒表 |
（4）电气控制部分实验
| 1．闸刀开关正转控制线路 |
15．QX3-13型Y/△自动起动控制线路 |
| 2．接触器点动正转控制线路 |
16．半波整流能耗制动控制线路 |
| 3．具有自锁的正转控制线路 |
17．全波整流能耗制动控制线路 |
| 4．具有过找保护的正转控制线路 |
18．C620车床电气控制线路 |
| 5．倒顺开关控制正反转控制线路 |
19．手动降压起动 |
| 6．接触器联锁的正反转控制线路 |
20．单相运行反接制动控制线路 |
| 7．按钮联锁的正反转控制线路 |
21．电动葫芦电气控制线路 |
| 8．按钮接触器复合联锁控制线路 |
22．C6163车床电气控制线路 |
| 9．自动往返行程控制线路 |
23．控制电路联锁控制线路 |
| 10．接触器控制串联电阻降压起动线略 |
24．主电路联锁控制线路 |
| 11．时间继电器控制串联电阻降压控制线路 |
25．直流电机启动 |
| 12．手动Y/△降压起动 |
26．直流电机的调速 |
| 13．接触器控制Y/△降压起动 |
27．直流电机的反转 |
| 14．时间继电器控制Y/△降压起动 |
28．直流电机制动实验 |
|
