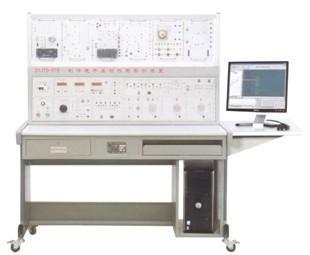

“BCJYD-01B制冷电子基础技能实训装置”根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材研制生产的，可以用于对初级制冷设备维修工、中级制冷设备维修工、高级制冷设备维修工考核及电气控制线路、实用电子线路进行实际操作，从而使学生的操作技能得到提高。该实训装置不仅可供学生学习锻炼，有利于开展技能鉴定、考核工作，更是制冷设备维修工技能考核的理想设备。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的制冷基础、制冷设备维修工、空调器维修、制冷装置及自动化、空调设备及维修、空调技术、空调器微电脑电路检修等专业课程。 实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》、《制冷装置电气控制系统原理与检修》等课程。 一、制冷电子基础技能实训装置特点 1.电气控制线路或电子线路实训元件装在实训箱中，操作方便、更换便捷，具有可扩展功能 2.设备设有电压型漏电保护和电流型漏电保护器，确保操作者的安全；各测量仪表均有可靠的保护功能，使用安全可靠 3.可进行模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作 4.实训连接线及插座采用防触电的结构，使用安全、可靠、防触电 二、制冷电子基础技能实训装置技术性能 1.输入电源：单相三线～220V±10% 50Hz 2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85% (25℃) 海拔＜4000m 3.装置容量：＜0.2kVA 4.外形尺寸：1630mm×730mm×1300mm 三、制冷电子基础技能实训装置实训基本配置及功能 实训装置由实训台，实训挂箱等组成: 1.实训台 实训台包括空气开关、电源插座、交流电压表、交流电流表、温度表、直流电源、交流电源。 （1）交流电压表 测量范围０～500V，用于实操训练过程中对交流电压信号的测量 （2）直流电流表 测量范围０～200V，用于实操训练过程中对直流电压信号的测量 （3）温度表 提供三位半数字温度表1只，测量环境温度及实操训练中待测点的温度 （4）直流电源 提供±12V、±5V两组电源，一路可调直流电源1.3～18V，每路均具有短路、过流保护和自动恢复功能 （5）交流电源 提供两组8.5V和两组17.5V 2.实训挂箱 序号挂箱编号挂箱名称功能 1、BC-01元件单元实训箱:提供常用元件 2、BC-02模拟电路基础实训单元箱:提供制冷电路中的复位电路；串、并联稳压电路 3、BC-03电源电路单元箱:提供电源电路 4、BC-04数字电路基础实训单元箱:提供555时基电路和R-S触发电路 5、BC-05电子温控实训单元箱:提供电子温控电路图及线路板 6、BC-06可控硅调速实训单元箱:提供可控硅调速电路图及线路板 7、BC-07步进电机驱动实训单元箱:提供步进电机驱动电路图及线路板 8、BC-08低温除霜电路实训单元箱:提供低温除霜电气电路图及线路板 9、BC-09热泵空调电气实训单元箱:提供热泵空调电气电路图及线路板 3.实训桌 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动。 四、实训项目 1.二极管的特性与应用单元实训 2.晶体管的特性与应用单元实训 3.串并联型稳压电路单元实训 4.稳压电路应用单元实训 5.电源电路单元实训 6.数字电路单元实训 7.555时基电路单元实训 8.RS触发电路单元实训 9.3min延时电路单元实训 10.二次自动复位电路单元实训 11.电冰箱电子温控电路单元实训 12.低温除霜电路单元实训 13.可控硅调速电路单元实训 14.步进电机驱动电路单元实训 15.热泵空调电气电路单元实训 16.电冰箱电子温控电路综合单元实训 17.热泵空调电气电路综合单元实训 相关产品： BCJYD-01A 电冰箱电气控制线路实训箱 BCJYD-01B 制冷电子基础技能实训装置 BCJYD-01C 家用电冰箱智能温控电气实训考核装置 BCJYD-01D 双门电冰箱综合实训考核装置 BCJYD-01E 电冰箱制冷系统实训考核装置（风直冷） BCJYD-01F 制冷压缩机性能测试实训装置 BCJYD-01G 制冷压缩机拆装实训装置 BCJYD-01H 电冰箱制冷系统实训考核装置（直冷） BCJYD-02A 整体式空调电气实训考核装置 BCJYD-02B 变频空调电气实训考核装置 BCJYD-02C 空调安装调试考核装置 BCJYD-02D 热泵型分体空调实训考核装置 BCJYD-02E 热泵型分体空调实训考核装置 BCJYD-02F 变频空调实训考核装置 BCJYD-02G 空调冰箱制冷制热实训考核装置 BCJYD-02H 现代制冷与空调系统实训考核装置 BCZL-10 变频空调制冷设备实训装置 BCJYD-02L 空气源热泵热机实训考核装置 BCJYD-03A 家用中央空调实训考核装置 BCJYD-03B 一机两库电气实训考核装置 BCJYD-03C 小型冷库制冷系统综合实训考核装置 BCJYD-03D 一机两库系统综合实训考核装置 BCAZ-2型 空调维修操作实训装置 BCKT-G8 中央空调实验设备 BCZYKT-01 中央空调实训装置 BCZL-02B 制冷电路电气控制实训装置
