变电站值班员培训考核系统

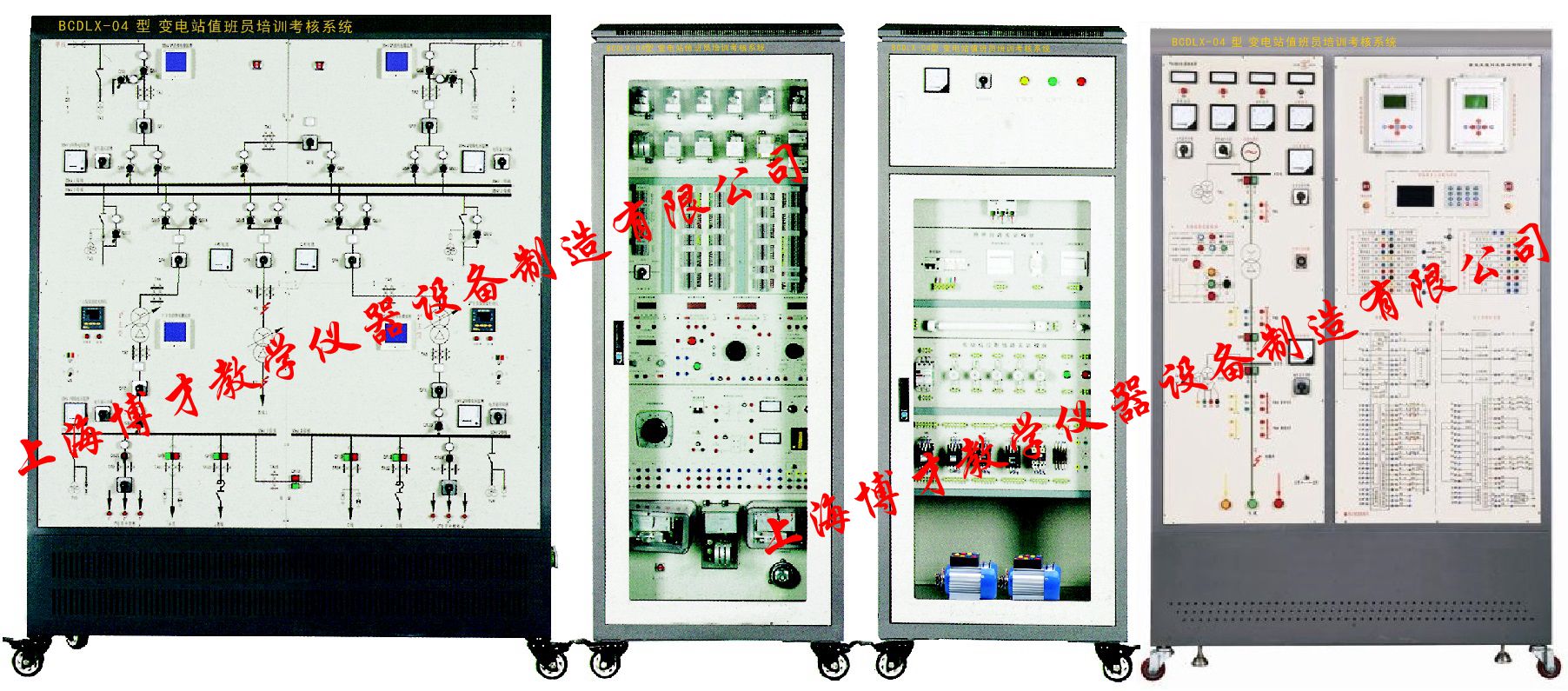

BCDLX-04 变电站值班员培训考核系统

一、特 点
1.功能全面设备能够完成的实训项目包含当前变电站值班员职业技能的要求，包括高、低压元件及成套设备、多种电压等级（500kV/220kV/110kV）变电站倒闸操作、继电保护及二次回路、微机线路保护、微机变压器主保护、微机变压器后备保护、计量仪表等。
2.实训系统由多个子系统组成，用户可以根据实际需要灵活选配，设备配置的性价比高。
3.实训设备紧密结合电力工业现场，含变电站典型的一次、二次元件，如高压断路器、高压隔离开关、高低压成套设备、电力继电器、微机保护装置、计量仪表等，均采用电力工业级元件。
二、额定参数
1.额定电压：三相五线～380V±10% 50HZ
2.额定容量：＜6kVA
3.工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
三、系统配置
1.变电站倒闸操作实训系统
功能及配置方式与“变电站倒闸操作实训系统”基本相同
2. 电力系统微机保护综合实训装置
功能及配置方式与“电力系统微机保护综合实训装置”基本相同
3. 继电保护与二次回路实训柜
（1）电力继电器 电磁型电流继电器、电磁型电压继电器、电磁型时间继电器、电磁型中间继电器、静态信号继电器、电磁型差动继电器等多种典型电力继电器
（2）仪表 数字式真有效值交流电压、电流表；数字式直流电压、电流表、数字式电秒表
（3）交直流电源
实训柜装设单相10A带漏电保护空开
交流可调电源：AC0～230V/3A连续可调电源一路，具有短路保护
交流低压电源：AC220V/2A交流电源一路，具有短路保护
直流可调电源：DC0～230V/3A连续可调电源一路，具有短路保护
（4）实训接线板
完成整组继电保护接线实训项目及故障排查考核项目
（5）其它元件
完成实训项目所需的配套元件，如控制开关、灯光音响信号指示、大功率可调电阻等
4.计量仪表实训柜
（1）互感器 含电流互感器、电压互感器
（2）计量仪表 单相有功电能表、三相有功电能表、三相无功电能表
（3）配电盘实训面板以及完成实训所需的其它元件
5.高、低压元件及成套设备（此项用户选配，出厂标准配置中不含）
此套设备根据用户实际需要配置，高压元件及成套设备推荐使用35kV或10kV等级设备，由于可选择种类很多，故此项内容适合用户根据自身实际需求自行购买或由本公司代购。
四、实训项目
1. 变电站高、低设备的认知与操作
2. 110kV仿真变电站倒闸操作
3. 220kV仿真变电站倒闸操作
4. 500kV仿真变电站倒闸操作
5. 微机线路保护实训
6. 微机变压器主保护实训
7. 微机变压后备保护实训
8. 继电器特性测试
9. 继电器整组保护实训—线路保护
10. 继电器整组保护实训—变压器保护
11. 电流互感器接线实训
12. 电压互感器接线实训
13. 单相电能表接线
14. 三相有功、无功电能表接线
15. 配电盘安装及接线
