电气安装与调试实训考核装置

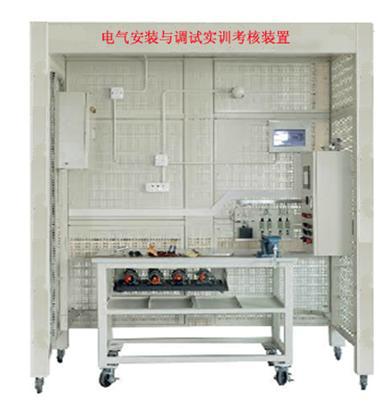

BCDAZ-08 电气安装与调试实训考核装置

一、电气安装与调试实训考核装置概述
    采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度，即安全又能使使用者刚收到施工现场环境，横向，纵向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时，钢制专用型材是仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出udaoxian穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。
    可进行电工安装，如桥架安装，PVC管安装，吊灯，白炽灯座，日光灯，开关，插座，控制箱，配电箱等，包含有交流异步电动机，直流电动机，步进电机，每个操作组配套一个移动式工具车和元件柜，便于对原件的保管和安装施工，从根本上解决了学校在普通墙面上进行安装培训的使用不方便，实训范围窄的问题。
    设备应具有组装灵和方便的特点，可以根据学校的实际教学条件组成：2人组，3人组，4人组……，单面，双面等不同的方式，长度组合基于2个0.8米的基本组合单元，辅助配有0.2米，0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。
二、电气安装与调试实训考核装置技术指标
1.工作电源：三相五线供电 AC380V/220V +/-7.5% 50HZ
2.工作环境：用绝缘地板（或使用绝缘地毯）
3.实训装置网孔板尺寸：长*宽=798*768mm
4.实训装置外形尺寸：见配置清单
5.实训装置材料：钢板。钢板厚度≥1.5mm
6.实训装置电源：提供带有开关，电压指示及短路保护，采安全型插线插座的三相电源输出和航空插头提供电源。
7.消耗功率：≤2KW
8.安全保护措施：具有接地保护，过流过载，漏电保护功能，符合相关的国家标准。
三、电气安装与调试实训考核装置实训项目要求
1.电度表的接线实训
2.配电箱的安装实训
3.控制箱的安装实训
4.日光灯的安装实训
5.白炽灯的安装实训
6.吸顶灯的安装实训
7.节能灯的安装时讯
8.配电箱的电能分配接线实训
9.控制电路的接线与调试实训
10.常用电工工具的使用
11.直流电机的控制与调速实训
12.PVC管得处理与布置实训
13.PVC管得穿线实训
14.开关与插座的安装实训
15.分线盒的安装实训
16.线路分配的基本设计
17.施工规范的学习与训练
18.安全施工要求学习与训练
19.两地控制一盏灯实训
20.线槽布线施工训练
21.隐蔽工程施工训练
22.高压钠灯的接线实训
四、配置参数：
2人实训组（单面）长*宽*高=2006mm*1003mm*2410mm
1.配电箱部分：
包括三项四线有功电度表，单相有功电度表，闸刀开关，电流互感器，漏电型空气开关，空气开关，漏电型空气开关，空气开关，电流表，电压表，电压转换开关，安装导轨等，均安装在配电箱内。

序号

名称

规格/型号

单位

数量

备注（说明）

状态

1

三相四线有功电度表

DT862-4

只

1

5A,接线端子连接

安装在配电箱内

2

隔离开关

HG1-32/30

只

1

3极，30A

同上

3

漏电型空气开关

DZ47LE-32

只

1

3P+N

同上

4

空气开关

DZ47-63/C6

只

1

3P

同上

5

漏电型空气开关

DZ47LE-32/C6

只

1

1P+N

同上

6

电源指示灯

AD58B-22D

只

3

黄、绿、红各一只

同上

7

配电箱箱体

450mm×520mm×220mm

只

1

含接地排、接零排

2.照明套件
包括日光灯组件，节能灯，钠灯，灯头，声控开关，吸顶灯，控制开关，触摸开关等

序号	名称	规格/型号		单位	数量	备注（说明）	状态
1	日光灯组件	T5一体化	21W（带罩）	套	1		散装发出
2	节能灯	9W		只	2		同上
3	钠灯	110W		套	1	含灯头及镇流器和罩	同上
4	螺口平灯头	E27		只	2		同上
5	声控开关	86型		只	1		同上
6	泰力1插	118型		只	2		同上
7	泰力2插	118型		只	1		同上
8	泰力1开	118型		只	1		同上
9	飞雕2开	86型		只	2		同上
10	飞雕4开	86型		只	2		同上
11	吸顶灯	21W		只	1	配节能灯管	同上
12	触摸开关	86型（带明装底盒）		只	1		同上
13	暗盒	86型		只	5		同上
14	明盒	86型		只	3		同上
14	明盒	118型		只	1		同上
15	白板	86型		只	2		同上
16	塑料圆木	YM-2		只	3		同上

3.电气控制箱
包括组合开关，塑壳开关，接触器，辅助触头，时间继电器，热继电器，开关电源，接线端子排，安装导轨，变压器，整流桥堆，单相交流调压器等，均应安装在控制箱内。

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	塑壳开关	NM1-63S/3200 20A	只	2	3极（正泰）	安装在控制箱内
2	接触器	CJX2-0910/220V	只	5		同上
3	辅助触头	F4-22	只	3		同上
4	PLC	H2U-1616MT	只	1		同上
5	时间继电器	ST3PF-2 30S AC220V	只	1	2组断电延时	同上
5	时间继电器	ST3P C-A 30S AC220V	只	1	1组瞬动、1组延时	同上
6	热继电器	JRS1D-25（独立安装）	只	3	0.4A(调节范围0.25~0.4A) 2只 0.63A(调节范围0.4~0.63A) 1只	同上
7	温度控制器	E5CZ-C2MT	只	1		同上
8	开关电源	DC24V 2A	只	1	触摸屏及温控器用	同上
8	开关电源		只	1	步进驱动器用	安装在电机支上
9	安装导轨	C45	条		若干	同上
10	电源指示灯	AD58B-22D	只	5	红色	同上
11	按钮开关	LA68B-EA35	只	10	红、绿各5只	同上
12	紧急停止开关	LA68D-11ZS	只	1	红色	同上
13	旋钮开关（选择开关）	LA68B-ED25	只	2	2挡	同上
13	旋钮开关（选择开关）	LA68B-ED35	只	2	3挡	同上
14	控制箱箱体	500mm×700mm×230mm	只	1	含接地排、接零排

4.电机
包括三相交流异步电动机（Y-△）,三相交流异步电动机（Y-△）带离心开关，三相交流异步电动机（双速60W），直流电动机，均应安装在电机底板上。
