安全用电实训装置

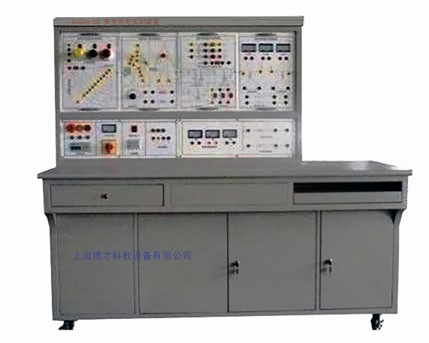

BCGDX-05 安全用电实训装置

一、安全用电实训装置概述：
    安全用电实训台，适用于《电气安全工程》、《安全用电》、《电工作业》、《电工技术》、《电力工程概论》等课程教学实训。学员可通过实训教学，熟悉各种电气事故的原因和预防电气事故的实用操作措施，从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决气事故的能力。
    安全用电实训台，同时使学生学习电网的多种连接方式、多种常用的线路保护方式，比如直接接触电击防护、间接接触电击保护、以及安全设备选择。
    安全用电实训台，采用台式模块化（挂板）结构，可扩展性强。教学模型均安装在挂板上，使实训元件更加直观，方便学员学习掌握。
二、安全用电实训装置特点
1、多重、可靠、全面的安全保护
    电源总开关采用可靠性漏电保护断路器，一旦漏电能在0.1秒内切断电源；二是实验台采用三相五线制电源，实验台金属外壳安装专用接线端子，保证设备可靠接地；三是采用无触及性实验插座，完全避免了无意识触电。
2、完善的硬件配置：
    实训台所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起，配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展其它功能或开发新实验。
3、设备扩展方便：模块式结构，挂箱更换方便，便于组织各种实训项目、方便升级。
4、设备的可靠性：元件连接在端子，学生从端子上插线或接线，训练学生理论联系实际的基本技能。
5、可进行电工实训项目教学法的各种项目。
三、安全用电实训装置技术性能
1、工作电源：三相五线，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、环境温度：－30℃-40℃；相对湿度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、安全用电实训装置实验项目
兆欧表的使用
接地电阻测试仪的使用
电流感知实验
模拟人体阻抗实验
模拟人体跨步电压触电实验
IT系统绝缘监视模拟实验
特低安全电压的认识实验
安全隔离变压器的认识及安全原理实验
电网IT系统模拟实验
电网TT系统模拟实验
TN系统模拟实验
TN系统电网设备接地部分设备接零危害模拟
TN系统零线断线与设备漏电模拟
TN系统零线断线与不平衡负荷模拟
等电位连接模拟实验
漏电保护器原理模拟实验
安全标志牌的认识实验
五、安全用电实训装置配置清单
1、硬件单台配置清单

序号

名称

规格型号

数量

1

安全用电实训装置

金属台+木质台面+电源控制+实训面板

1台/台

2

安全用电挂箱1

安全变压器单元、特地安全电压单元

1只/台

3

安全用电挂箱2

电流型漏电保护实验、电流感知

1只/台

4

安全用电挂箱3

设备漏电模拟

1只/台

5

安全用电挂箱4

三相负载、跨步电压

1只/台

6

安全用电挂箱5

电网三种接线方式模拟

1只/台

7

安全用电挂箱6

人体触电模拟

1只/台

8

安全用电挂箱7

跨步电压模拟、人体不同电流途径的伤害

1只/台

9

指针式万用表

MF47

1只/台

10

测电笔

1支/台

11

兆欧表

ZC25-4， 0～1000兆欧

1只/台

12

实验指导书

2本/台
