循环送料系统实训装置

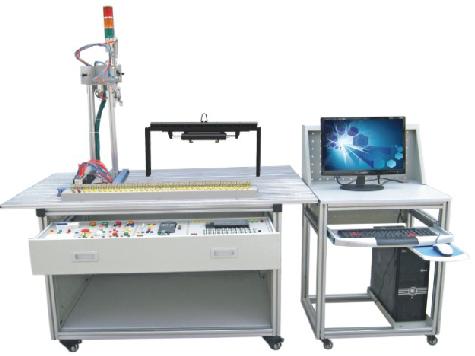

BCSH-1型 循环送料系统实训装置
一、概述：
本实训装置是针对机电一体化实训教学的要求而研发的，它集PLC控制、位置控制、检测、工控组态技术于一体的实训教学装置，通过传感器信号采集、PLC编程、对交流电机、直流电机、送料小车进行较复杂的开关量控制、位置控制及时序逻辑控制，实现小车送料和装料、物料提升的生产流水线运动过程，完成循环送料的功能。适合于机械制造及自动化、机电一体化、自动化、电气工程等专业的《机电传动与控制》、《运动控制》、《机电一体化技术》、《计算机控制技术》、《检测与转换技术》、《可编程控制技术》等课程开设实训课。
二、技术参数：
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：＜0.5kVA
4.外形尺寸：1050mm×650mm×1500mm
三、系统组成：
1.循环送料系统主体由底板、实训桌（型材结构）、爬坡传送带、物料滑槽、送料小车、小车运行轨道及电气控制等部分组成
2.控制面板：由启停控制开关，各个执行器的控制端均已引出，方便接线
3.开关电源为输入电源220VAC 50Hz，提供直流电源DC24V
4.电气控制由单相交流电机、减速直流电机、开关电源、光电传感器、行程限位开关等器件组成。其中PLC可选用三菱主机为FX1N-24MR 内置开关量I/O（14路开关量输入/10路继电器输出）
四、实训项目：
1.PLC控制交流电机
2.PLC控制直流电机
3.光电传感器的计数控制
4.小车往返控制
5.料盒及小车开关门控制
6.循环送料综合控制
