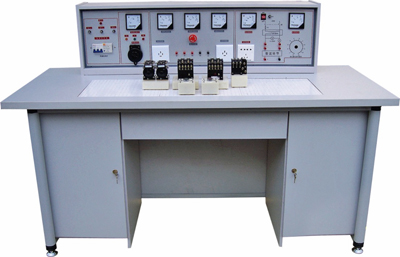

BC-318A 通用电力拖动实验台
● 研制本产品的意义：
目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。我厂聘请专家潜心研究，研制成功该套功能完善的实验设备，其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该套设备是实验室更新换代及新增设备最佳选择。
一、结构与配备：
1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。
1、 配有1台示教控制台，通用插板演示屏立在电源控制柜上。
2、 配有13台电源控制柜，每张实验桌与示教控制台各配一台。
3、 其他器材配备见清单(以二十四座为例)
序号 |
名称 |
型号/规格 |
单位 |
数量 |
备注 |
1 |
保险管 |
2安培 |
只 |
6×13 |
|
2 |
交流接触器 |
CJ10-l0A 380V |
个 |
6×13 |
已装元件盒上 |
3 |
指示灯 |
XD-5 |
个 |
3×13 |
已装元件盒上 |
4 |
整流二极管 |
IN5408 |
只 |
5×13 |
已装元件盒上 |
5 |
电阻 |
RX-510Ω/30W |
只 |
3×13 |
已装元件盒上 |
6 |
钮子开关 |
KN1×2 |
只 |
3×13 |
已装元件盒上 |
7 |
行程开关 |
LXl9-001 |
只 |
4×13 |
已装元件盒上 |
8 |
按钮-红 |
LAl9-ll |
只 |
2×13 |
已装元件盒上 |
9 |
按钮-绿 |
LAl9-11 |
只 |
4×13 |
已装元件盒上 |
10 |
倒顺开关 |
KO-3 380V/10A |
只 |
１×13 |
已装元件盒上 |
11 |
三相闸刀 |
380V l5A |
只 |
1×13 |
已装元件盒上 |
12 |
三相双投闸刀 |
380V l5A |
只 |
1×13 |
已装元件盒上 |
13 |
热继电器 |
JRO-20/3 |
只 |
2×13 |
已装元件盒上 |
14 |
时间继电器 |
JS7-1A 380V |
只 |
2×13 |
已装元件盒上 |
15 |
变压器 |
BK-25W 380V/6.3V 36V |
只 |
1×13 |
已装元件盒上 |
16 |
导线 |
铜蕊线1.13MM |
米 |
若干 |
已装元件盒上 |
17 |
尖咀钳 |
|
把 |
1×13 |
|
18 |
螺丝刀 |
|
把 |
3×13 |
|
19 |
万用表 |
MF-500型 |
个 |
1×13 |
二、实验内容
l·闸刀开关正转控制线路
2·接触器点动正转控制线路
3·具有自锁的正转控制线路
4·具有过载保护的正转控制线路
5·倒顺开关控制正反转控制线路
6·接触器联锁的正反转控制线路
7·按钮联锁的正反转控制线路
8·按钮接触器复合联锁控制线路
9·自动往返行程控制线路
10·接触器控制串联电阻降压 起动线路
11·时间继电器控制串联电阻降压控制线路
12·手动Y/△降压起动
13·接触器控制Y/△降压起动
14·时间继电器控制Y/△降压起动
15·QX3-13型Y/△自动起动控制线路
16·半波整流能耗制动控制线路
17·全波整流能耗制动控制线路
18·C620车床电气控制线路
19·手动降压起动
20·单相运行反接制动控制线路
21·电动葫芦电气控制线路
22·C6163车床电气控制线路
23·控制电路联锁控制线路
24·主电路联锁控制线路
|
