双踪示波器 |
ST16A小型单踪示波器
ST16A小型单踪示波器产品性能和技术指标 |
内 容 |
ST16A |
示波管 |
有效工作面 |
8×10DIV 1DIV=6mm |
加速电压 |
+1.3kV |
发光颜色 |
绿色 |
垂直系统 |
带宽(-3dB) |
DC：0-10MHz AC：10Hz-10MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 30pF±5pF |
输入耦合 |
DC-GND-AC |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.1S/DIV-0.1μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV |
触发源 |
INT、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
X轴0.5V/DIV ±5pF |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
25W |
外形尺寸 |
重量 |
3Kg |
宽 × 长 × 高 |
130×280×193mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
CA8016小型单踪示波器
CA8016小型单踪示波器产品性能和技术指标 |
内 容 |
CA8016 |
示波管 |
有效工作面 |
8×10DIV 1DIV=6mm |
加速电压 |
+1.3kV |
发光颜色 |
绿色 |
垂直系统 |
带宽(-3dB) |
DC：0-10MHz AC：10Hz-10MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 30pF±5pF |
输入耦合 |
DC-GND-AC |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.1S/DIV-0.1μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV |
触发源 |
INT、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
X轴0.5V/DIV ±5pF |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
25W |
外形尺寸 |
重量 |
3Kg |
宽 × 长 × 高 |
220×270×90mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
CA8010双踪通用示波器
CA8010双踪通用示波器产品性能和技术指标 |
内 容 |
CA8010 |
示波管 |
有效工作面 |
8×10DIV 1DIV=10mm |
加速电压 |
+3kV |
发光颜色 |
绿色 |
Z轴输入 |
灵敏度 |
5V |
输入极性 |
低电平加亮 |
频率范围 |
DC：0-1MHz |
输入电阻 |
10kΩ |
最大输入电压 |
50V（DC+ACpeak） |
垂直系统 |
带宽(-3dB) |
DC：0-10MHz AC：10Hz-10MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 25pF±5pF |
输入耦合 |
DC-GND-AC |
极性反转 |
仅CH2 |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.5S/DIV-0.2μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV、P-P AUTO |
触发源 |
INT（CH1、CH2、VERT MODE）、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
同垂直系统 |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
40W |
外形尺寸 |
重量 |
6.5Kg |
宽 × 长 × 高 |
320×428×130mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
CA8010M双踪慢扫描示波器
CA8010M双踪通用示波器产品性能和技术指标 |
内 容 |
CA8010M |
示波管 |
有效工作面 |
8×10DIV 1DIV=10mm |
加速电压 |
+3kV |
发光颜色 |
绿色 |
Z轴输入 |
灵敏度 |
5V |
输入极性 |
低电平加亮 |
频率范围 |
DC：0-1MHz |
输入电阻 |
10kΩ |
最大输入电压 |
50V（DC+ACpeak） |
垂直系统 |
带宽(-3dB) |
DC：0-10MHz AC：10Hz-10MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 25pF±5pF |
输入耦合 |
DC-GND-AC |
极性反转 |
仅CH2 |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.5S/DIV-0.2μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV、P-P AUTO |
触发源 |
INT（CH1、CH2、VERT MODE）、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
同垂直系统 |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
40W |
外形尺寸 |
重量 |
6.5Kg |
宽 × 长 × 高 |
320×428×130mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
CA8010M双踪慢扫描示波器
CA8010M双踪慢扫描示波器产品性能和技术指标 |
内 容 |
CA8010M |
示波管 |
有效工作面 |
8×10DIV 1DIV=10mm |
加速电压 |
+3kV |
发光颜色 |
绿色 |
Z轴输入 |
灵敏度 |
5V |
输入极性 |
低电平加亮 |
频率范围 |
DC：0-1MHz |
输入电阻 |
10kΩ |
最大输入电压 |
50V（DC+ACpeak） |
垂直系统 |
带宽(-3dB) |
DC：0-10MHz AC：10Hz-10MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 25pF±5pF |
输入耦合 |
DC-GND-AC |
极性反转 |
仅CH2 |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.5S/DIV-0.2μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV、P-P AUTO |
触发源 |
INT（CH1、CH2、VERT MODE）、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
同垂直系统 |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
40W |
外形尺寸 |
重量 |
6.5Kg |
宽 × 长 × 高 |
320×428×130mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
CA8015双踪通用示波器
CA8015双踪通用示波器产品性能和技术指标 |
内 容 |
CA8015 |
示波管 |
有效工作面 |
8×10DIV 1DIV=10mm |
加速电压 |
+3kV |
发光颜色 |
绿色 |
Z轴输入 |
灵敏度 |
5V |
输入极性 |
低电平加亮 |
频率范围 |
DC：0-1MHz |
输入电阻 |
10kΩ |
最大输入电压 |
50V（DC+ACpeak） |
垂直系统 |
带宽(-3dB) |
DC：0-15MHz AC：10Hz-15MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 25pF±5pF |
输入耦合 |
DC-GND-AC |
极性反转 |
仅CH2 |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.5S/DIV-0.2μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV、P-P AUTO |
触发源 |
INT（CH1、CH2、VERT MODE）、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
同垂直系统 |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
40W |
外形尺寸 |
重量 |
6.5Kg |
宽 × 长 × 高 |
320×428×130mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
CA8020双踪通用示波器
CA8020双踪通用示波器产品性能和技术指标 |
内 容 |
CA8020 |
示波管 |
有效工作面 |
8×10DIV 1DIV=10mm |
加速电压 |
+2kV |
发光颜色 |
绿色 |
Z轴输入 |
灵敏度 |
5V |
输入极性 |
低电平加亮 |
频率范围 |
DC：0-1MHz |
输入电阻 |
10kΩ |
最大输入电压 |
50V（DC+ACpeak） |
垂直系统 |
带宽(-3dB) |
DC：0-20MHz AC：10Hz-20MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 25pF±5pF |
输入耦合 |
DC-GND-AC |
极性反转 |
仅CH2 |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.5S/DIV-0.2μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV、P-P AUTO |
触发源 |
INT（CH1、CH2、VERT MODE）、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
同垂直系统 |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
40W |
外形尺寸 |
重量 |
6.5Kg |
宽 × 长 × 高 |
320×418×130mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
CA8020A双踪四线示波器
CA8020A双踪四线示波器产品性能和技术指标 |
内 容 |
CA8020A |
示波管 |
有效工作面 |
8×10DIV 1DIV=10mm |
加速电压 |
+2kV |
发光颜色 |
绿色 |
Z轴输入 |
灵敏度 |
5V |
输入极性 |
低电平加亮 |
频率范围 |
DC：0-1MHz |
输入电阻 |
10kΩ |
最大输入电压 |
50V（DC+ACpeak） |
垂直系统 |
带宽(-3dB) |
DC：0-20MHz AC：10Hz-20MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 25pF±5pF |
输入耦合 |
DC-GND-AC |
极性反转 |
仅CH2 |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.5S/DIV-0.2μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV、P-P AUTO |
触发源 |
INT（CH1、CH2、VERT MODE）、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
同垂直系统 |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
40W |
外形尺寸 |
重量 |
6.5Kg |
宽 × 长 × 高 |
320×418×130mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
CA8120双踪通用示波器
CA8120双踪通用示波器产品性能和技术指标 |
内 容 |
CA8120 |
示波管
(进口) |
有效工作面 |
8×10DIV 1DIV=10mm |
加速电压 |
+2kV |
发光颜色 |
绿色 |
Z轴输入 |
灵敏度 |
5V |
输入极性 |
低电平加亮 |
频率范围 |
DC：0-1MHz |
输入电阻 |
10kΩ |
最大输入电压 |
50V（DC+ACpeak） |
垂直系统 |
带宽(-3dB) |
DC：0-20MHz AC：10Hz-20MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 25pF±5pF |
输入耦合 |
DC-GND-AC |
极性反转 |
仅CH2 |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.5S/DIV-0.2μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV、P-P AUTO |
触发源 |
INT（CH1、CH2、VERT MODE）、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
同垂直系统 |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
40W |
外形尺寸 |
重量 |
6.5Kg |
宽 × 长 × 高 |
320×418×130mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
CA8120A双踪四线示波器
CA8120A双踪通用示波器产品性能和技术指标 |
内 容 |
CA8120A |
示波管
|
有效工作面 |
8×10DIV 1DIV=10mm |
加速电压 |
+2kV |
发光颜色 |
绿色 |
Z轴输入 |
灵敏度 |
5V |
输入极性 |
低电平加亮 |
频率范围 |
DC：0-1MHz |
输入电阻 |
10kΩ |
最大输入电压 |
50V（DC+ACpeak） |
垂直系统 |
带宽(-3dB) |
DC：0-20MHz AC：10Hz-20MHz |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 25pF±5pF |
输入耦合 |
DC-GND-AC |
极性反转 |
仅CH2 |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.5S/DIV-0.2μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV、P-P AUTO |
触发源 |
INT（CH1、CH2、VERT MODE）、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
同垂直系统 |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
40W |
外形尺寸 |
重量 |
6.5Kg |
宽 × 长 × 高 |
320×418×130mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |

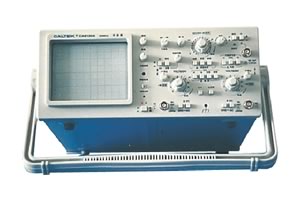

CA8021双踪带延迟线示波器
CA8021双踪带延迟线示波器产品性能和技术指标 |
内 容 |
CA8021 |
示波管 |
有效工作面 |
8×10DIV 1DIV=10mm |
加速电压 |
+14kV |
发光颜色 |
绿色 |
Z轴输入 |
灵敏度 |
5V |
输入极性 |
低电平加亮 |
频率范围 |
DC：0-1MHz |
输入电阻 |
10kΩ |
最大输入电压 |
50V（DC+ACpeak） |
垂直系统 |
带宽(-3dB) |
DC：0-20MHz AC：10Hz-20MHz带延迟线 |
方式 |
CH1、CH2、ALT、CHOP、ADD |
输入阻抗 |
1MΩ±3% 25pF±5pF |
输入耦合 |
DC-GND-AC |
极性反转 |
仅CH2 |
最大输入电压 |
400V（DC+ACpeak） |
偏转因数 |
5mV/DIV-5V/DIV±3% |
微调比 |
2.5 : 1 |
水平系统 |
时间因数 |
0.5S/DIV-0.2μS/DIV±3% |
微调比 |
2.5 : 1 |
触发系统 |
方式 |
AUTO、NORM、TV、P-P AUTO |
触发源 |
INT（CH1、CH2、VERT MODE）、LINE、EXT |
斜率 |
正或负 |
触发灵敏度 |
INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV |
TV |
2DIV |
最大输入电压 |
160V（DC+ACpeak）外触发输入 |
输入阻抗 |
1MΩ±3% 25pF±5pF |
X-Y工作 |
偏转因数 |
同垂直系统 |
带宽(-3dB) |
DC：0-1MHz AC：10Hz-1MHz |
相位差 |
≤3°（DC：0-50kHz） |
校准源 |
探极校准 |
1kHz±2% 0.5Vp-p±2%对称方波 |
电源 |
电压范围 |
220V±10% |
频率 |
50Hz±2Hz |
最大功耗 |
40W |
外形尺寸 |
重量 |
6.5Kg |
宽 × 长 × 高 |
320×418×130mm |
其它 |
提供附件 |
操作手册1本、备用保险丝1只、电源线1根、探头2根 |
|
相关产品：
MF指针万用表
CA8020A双踪四线示波器
ST16A小型单踪示波器
模拟示波器系列产品
塑胶跑道
发动机综合测试仪ll型
汽车电器万能试验台
汽车电器万能试验台
塑胶跑道、场地设施、拼装橡胶地垫
塑胶跑道场地设施拼装橡胶地垫、人造草坪
红外线桩考仪
BGT-2汽车变速箱差速器拆装磨合作业台
|
返回顶部 ↑ |
|
|
