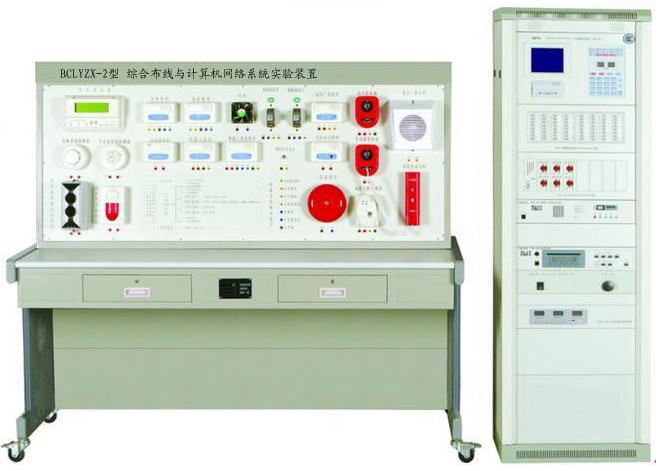

综合布线与计算机网络系统实验装置
一、系统概述
综合布线与计算机网络系统是智能建筑通讯自动化系统的重要组成部分，也是建筑物实现内部通讯及外部通讯的信息通路，是数据、信号交换与处理的重要环节。建筑物内部与外部信息（语音信息、数据信息、视频信息等）使用单位的信息交流、交换，都需通过综合布线与计算机网络系统来实现。
“综合布线与计算机网络系统实验装置”是根据目前我国建筑电气、楼宇智能化专业的课程内容精心设计的综合实验装置。本实验装置能全面反映综合布线的工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统和管理子系统等，并可通过计算机网络实现与外部的信息交换。
二、系统结构
综合布线系统主要由数据网络、语音网络、有线电视网络三大部分组成。其中数据网络为计算机网络系统，语音网络为电话网络系统。
1.数据网络
数据网络由路由器、中心交换机、光纤收发器、光纤盒、楼层交换机、理线环、配线架、信息模块等组成。
2.语音网络
3.有线电视网络
三、系统特点
1.本实验装置内容丰富，既含有计算机数据网络，又含有电话语音网络和有线电视网络；
2.系统完整，它包含了综合布线的工作区子系统、水平干线子系统、管理区子系统、垂直干线子系统和设备间子系统；
3.装置中所采用的部件均是实际工程中所用的知名品牌，有较强的实用和通用性；
4.数据网络结合了光纤和双绞线两种布线网络，包含了568B、568A两种RJ45接线方式；
5.路由器带有防火墙功能，中心交换机支持VLAN、WEB网管、集群管理、系统日志等功能；支持多种配置方式。
四、技术参数
1.输入电源：单相三线～220V±10% 50Hz/60Hz
2.环境温度：-20℃～+45℃
3.装置容量：＜0.5kVA
4.外形尺寸：1650mm×800mm×1500mm
5.安全保护：具有漏电自动保护装置
五、实验项目
1.RJ45插头的跳线制作与测试
2.工作区子系统的认识及组建
3.水平布线子系统的认识及组建
4.管理子系统的认识及组建
5.垂直干线子系统的认识及组建
6.路由器的使用与设置
7.中心交换机的使用与编程
8.设备间子系统的认识及组建
9.数据网络的故障设置
10.语音跳线的制作
11.程控交换机的认识及编程
12.语音网络的认识及系统组建
13.数据网络的故障设置
14.有线电视网络的认识
15.局域网的认识与组建
