机床电路仿真模拟实验台

BC系列(第二代)

机床电路仿真模拟实验台说明:

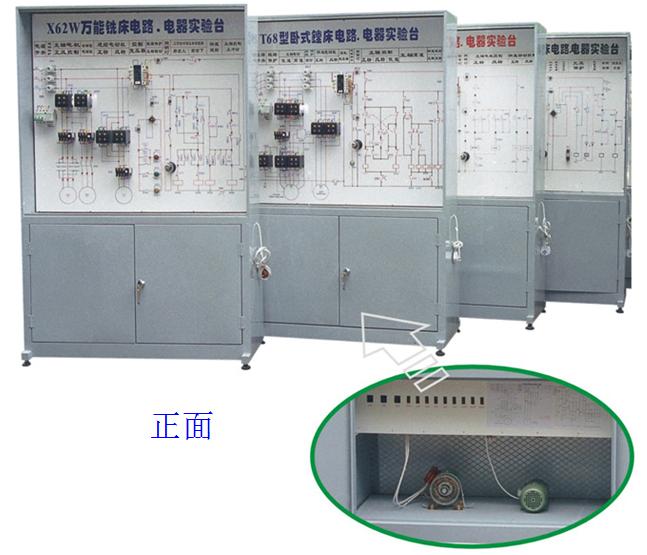

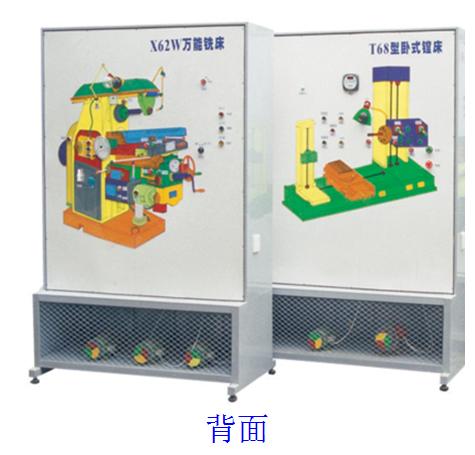

    该机床电路仿真模拟实验台外形为落地单体式结构。机床电路仿真模拟实验台规格为:1200×500×1800mm。实验台采用双面空间布局。正面机床电路图,背面机床立体图。下柜安放电动机。机架采用金属铁框制作,机架牢固、摆放平稳、外形美观。根据机床电路实训考核的实际情况而设计的新一代集培训学习、理论验证、实操能力、考核鉴定于一体的多功能设备。该套设备适用于各劳动技校、大中专、职校、培训中心的电工、电拖专业教学实验 实验台正面为机床正规电路图布局,电路板采用进口PVC印刷制作,线路清晰明亮。在每种实验台电路中都安装有漏电保护器,提高安全性。电器元件直接安装在线路图相应的符号上,使学生更加容易理解、分析电路结构和原理。实验台正面下部分内部设有故障开关,人为故障点控制。每种实验台电路根据实际情况设置8~15个不等常规单项故障。所有故障都是模拟同类机床实际工作时的故障, 具有一定代表性。比较隐蔽, 但操作简单, 方便老师各教官培训考核。实验台背面采用进口白色保丽板为面板,内部制作机床实物外形立体直观图,机床形态逼真。电器操作按照原机床实际加工位置安放,更能接近真实感。

机床电路仿真模拟实验台

机床电路仿真模拟实验台

CA6140型车床故障实验
    本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有8项(不包含综合故障)。常见故障有主电机不能起动、进给电机不能起动、工作台能向前后进给,不能向左向右进给、各个方向都不能进给,冲动失灵等。本实验台故障的设置,都是用开关操作。并都集中组装在实验台下柜内。设置比较稳秘,操作简单方便。在检测中可以通过面板上开关连接处的测试点以及接触器常开常闭触点,来检测。
CA6140型车床故障分析:
1、控制主轴运转
2、控制切削液电机运转
3、控制刀架快速移动电机运转
4、控制主控制变压器失电,任何电器不能起动
5、控制主控制输出断,一切动作不能起动
6、控制KM1线圈失电,M1、M3不能起动
7、控制KM2不能起动
8、控制KM3不能起动
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核8项 3、工作环境:温度-10℃±40℃ 4、功率:1kw

X62W 万能铣床故障实验
    本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有12项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。
X62W型万能铣床故障分析:
1、主轴电机不能启动。
2、工作台进给电机和快慢速不能启动。
3、冷却泵电机不能启动。
4、指示灯不亮。
5、变压器失电、整机不能启动。
6、变压器输出失电,整机不能启动。
7、KM6不能启动。
8、KM2不能启动。
9、KM1不能启动。
10、变速时冲动,上、下、左、右、前、后移动都不能启动。
11、左后移动不能启动。
12、快速进给不能启动。
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核12项 3、工作环境:温度-10℃±40℃ 4、功率:1.5kw

M7120型平面磨床故障实验
    本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有11项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。
故障分析:
1、控制液压泵电机不能转。
2、控制砂轮电机、冷却泵电机不能转。
3、控制主变压器失电,一切动作不能起动。
4、砂轮升降电机不转。
5、控制公共接地端断,其它动作也不能起动
6、控制主控电源失电,任何动作不能起动。
7、KM1能启动但不能自锁。
8、KM2不能启动。
9、KM3不能启动。
10、KM4不能启动。
11、KM5、KM6不能启动。
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核11项 3、工作环境:温度-10℃±40℃ 4、功率:1.5kw
Z3050型摇臂钻床故障实验
本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有12项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。
本实验台故障的设置,都是用开关操作。并都集中组装在实验台的柜内,设置比较稳秘,操作简单方便。设置故障时只需打开柜门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。
故障分析:
1、控制冷却泵电机不转。
2、控制主轴电机不运转。
3、控制摇臂电机(正反)不运转。
4、控制液压泵电机不转。
5、控制变压器失电,按任意开关无反应。
6、故障点控制主控电路失电,任何动作不能起动。
7、KM1不能启动。
8、KM1能启动,其它都不能启动。
9、缓吸时间继电器线圈失电缓吸断开,缓吸闭合不能启动。
10、KM2、KM3、KM4都不能启动。
11、KM5不能启动。
12、YA不能启动。
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核12项 3、工作环境:温度-10℃±40℃ 4、功率:1.5kw

M1432A型万能外圆磨床故障实验
    本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有18项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。
故障分析:
1、故障点G1 控制M1电机不能转。
2、故障点G2 控制M1和M2电机不能转。
3、故障点G3 控制M2不能起动。
4、故障点G4、控制M4电机不转。
5、故障点G5 控制M3电机的起动。
6、故障点G6 控制M5电机不能起动。
7、故障点G7、控制HL和HL指示灯。
8、故障点G8 控制整个110V控制电路不能起动。
9、故障点G9 控制EL照明灯
10、故障点G10 控制KM1X继电器的通与断
11、故障点G11 控制KM2、KM3、KM4、YA、KM6继电器不能起动
12、故障点G12 控制KM2不能动作
13、故障点G13 控制着KM3不能动作
14、故障点G14 控制着KM4继电器的通与断
15、故障点G15 控制着YA电磁铁的动作
16、故障点G16 它控制KM6继电器的动作
17、故障点G17 它控制KM5继电器的动作
18、故障点G18 它控制KM6继电器的动作
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核18项 3、工作环境:温度-10℃±40℃ 4、功率:1.5kw

15/3吨桥式起重机故障实验
    本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有23项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。
故障分析:
1、故障点G1:此开关设置为控制两条火线W1、V1,故障点为红色和黑色。关掉G1所有控制部分电源失电,控制失灵,电机不转。在实际应用中可判断为停电或总开关QF损坏。检测故障时,用万用表电压档(500V)检测红、黑故障点。此时若有电压,电压为380V,说明无故障。若无电压说明有故障(在此设置了故障)。
2、故障点G2:可控制M5电机起停和Y5、Y6电磁铁吸合,在实际应用中,可判断电流过大,KL保护起作用,KM2、KM3、KM4触点接触不良等。检测时,可用万用表检测G2故障点的红黑两点,若电压有指示(380V),说明无故障;若无指示,说明在此设置了故障,此时只须打开G2开关既可恢复正常。
3、故障点G3:控制M3、M4电机线路起停。检测方法与G2相似。
4、故障点G4:控制M2电机起停,检测与G2相似。
5、故障点G5:控制M1电机起停,检测同G2。
6、故障点G6:控制电磁铁YB2,若电磁铁YB2不动作,此时,可用万用表500V档检测,测时,把万用表的两条测杆中的一条插入G6孔内,若万用表电压无指示,说明在此设置了故障,此时,只需打开故障门,打开故障开关G6既可,恢复正常。
7、故障开关工G7:控制电磁铁YB3,关于操作跟G6相同,
8、故障点G8:G8的开与关直接控制着M1、M2、M3、M4的起动与停止,若关掉G8故障开关,M1~M4将不能起动,若恢复正常,必须打开G8开关,再将QM1、QM2、QM3回到零位,再按起动按钮SB1既可,检测的方法跟G6相同。
9、故障点G9:控制电磁铁YB5、YB6,关于操作跟G6
10、故障点G10:关掉G10开关,它控制KA线圈的通与断,M5电机将无法起动,此时可检测G10(红点)与公共点是否有电压,若无则说明此处设置了故障。要恢复正常,把SA主令开关回零位,再打开G10开关既可。
11、故障点G11:它控制着整个M5电机的控制电路的回路。检测方法跟G10相同,若设置了故障要恢复正常,只须把SA主令开关回零位,再打开G11开关既可。
12、故障点G12:它控制着KA线圈的通与断。
13、故障点G13:它控制着KM3继电器的通与断
14、故障点G14:它控制着KM2继电器的通与断
15、故障点G15:它控制着KM4、KM9、KM10、KM5、KM6、KM7、KM8的继电器电路的开与关。
16、故障点G16:它控制着KM4继电器的通与断
17、故障点G17:它控制着KM9继电器的通与断
18、故障点G18:它控制着KM10继电器的通与断
19、故障点G19:它控制着KM5、KM6、KM7、KM8继电器的通与断
20、故障点G20:它控制着KM5继电器的通与断
21、故障点G21:它控制着KM6继电器的通与断
22、故障点G22:它控制着KM7继电器的通与断
23、故障点G23:它控制着KM8继电器的通与断
故障应由老师设置,由学生来排除,让学生通过排除故障增加实际应用知识。老师应由浅而深入设置组合故障,让学生排除,使学生了解更全面的电工维修知识。
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核23项 3、工作环境:温度-10℃±40℃ 4、功率:1.5kw

T68型卧式镗床故障实验
    本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有12项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。
故障简单分析:
1、故障点G1:控制主轴电机不能运转。
2、故障点G2:快进电机不能正反转。
3、故障点G3:控制主变压器失电,一切动作不能起动。
4、故障点G4:控制主控110V电源失电,除照明、指示电源正常外,其它动作都不能起动。
5、故障点G5:控制KM1接触器不能动作。
6、故障点G6:控制KM2接触器不能动作。
7、故障点G7:控制KM3接触器不能动作。
8、故障点G8:控制KM4接触器不能动作。
9、故障点G9:控制KM5接触器不能动作。
10、故障点G10:控制KT时间继电器不能动作。
11、故障点G11:控制KM6接触器不能动作。
12、故障点G12:控制KM7接触器不能动作。
故障应由老师们设置,由学生来排除,让学生通过排除故障增加实际应用知识。老师应由浅而深入设置组合故障,让学生排除,使学生了解更全面的电工维修知识。
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核12项 3、工作环境:温度-10℃±40℃ 4、功率:1.5kw

M7475B型磨床故障实验
    本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有12项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。
    本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。
故障分析:
1、故障点G1:控制M1电机的起动和停止
2、故障点G2:控制M2电机运转
3、故障点G3:控制M3电机运转
4、故障点G4:控制M4电机运转
5、故障点G5:控制M5电机的运行
6、故障点G6:控制主控变压器失电,整个控制电路不能起动
7、故障点G7:控制整个110V控制电路
8、故障点G8:控制KA1不能吸合
9、故障点G9:控制KT继电器吸与合,使Y-Δ电机起动与否
10、故障点G10:控制KM2继电器不能起动。
11、故障点G11:控制KM1不能起动。
12、故障点G12:它控制KM3的通与断。
13、故障点G13:它控制着KM4继电器的通与断
14、故障点G14:它控制着KM5继电器的通与断
15、故障点G15:它控制着KM6继电器的通与断
16、故障点G16:它控制着KM7继电器的通与断
17、故障点G17:它控制着KM8继电器的通与断
18、故障点G18:它控制着KM9继电器的通与断
19、故障点G19:它控制着KA2继电器的通与断
20、故障点G20:它控制着HL1指示灯
21、故障点G25:它控制着EL照明灯
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核10项 3、工作环境:温度-10℃±40℃ 4、功率:1.5kw

M7130型平面磨床故障实验
本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有10项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。
本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。
M7130型磨床故障分析
1、故障点G1:控制M1电机的运转。
2、故障点G2:控制冷却泵电机的运转。
3、故障点G3:切断控制电源。
4、故障点G4:控制液压泵电机的运转。
5、故障点G5:控制照明灯。
6、故障点G6:控制110V输出电源失电,任何继电器都不能起动。
7、故障点G7:控制KA线圈电源的通与断。
8、故障点G8:控制KM1接触器线圈电源的通与断。
9、故障点G9:控制KM2接触器电路电源的通与断。
10、故障点G10:控制M2接触器电路电源的通与断。
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核10项 3、工作环境:温度-10℃±40℃ 4、功率:1.5kw

Z3040型摇臂钻床故障实验
本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有16项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。
本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。
Z3040型摇臂钻床故障分析
1、故障点G1:控制液压泵电机的运转。
2、故障点G2:控制主电机的运转。
3、故障点G3:控制M3电机的运转。
4、故障点G4:控制M3电机的反转。
5、故障点G5:控制M4电机的运转。
6、故障点G6:控制电源指示灯和液压泵指示灯的亮与暗。
7、故障点G7:控制110V输出电源失电,任何继电器都不能起动。
8、故障点G8:控制整个电路电源。
9、故障点G9:控制KM1接触器线圈电压的通与断。
10、故障点G10:控制M4电机的通与断。
11、故障点G11:控制KM5接触器线圈电压的通与断。
12、故障点G12:控制KM2接触器线圈电压的通与断。
13、故障点G13:控制KM3接触器线圈电压的通与断。
14、故障点G14:控制KA线圈的通与断。
15、故障点G15:控制KM6线圈的通与断。
16、故障点G16:控制KM线圈通与断。
主要技术参数:
1、输入电源:AC380V±%(三相四线)50HZ 2、故障考核16项 3、工作环境:温度-10℃±40℃ 4、功率:1.5kw

货 号
产品名称
故障考核
价格元
备 注
BC1
CA6140型车床电路、电器实训考核实验台
8项
13000
配3台电机
BC2
X62W万能铣床电路、电器实训考核实验台
12项
13000
配3台电机
BC3
Z3050型摇臂钻床电路、电器实训考核实验台
12项
14000
配4台电机
BC4
15/3吨桥式起重机电器、电路故障实验台
23项
18000
配5台电机
BC5
M7120型平面磨床电路、电器实训考核实验台
11项
14000
配5台电机
BC6
M1432A万能外圆磨床电路、电器实训考核实验台
18项
14000
配5台电机
BC7
M7475B型平面磨床电路、电器实训考核实验台
25项
14000
配3台电机
BC8
T68型卧式镗床电路、电器实训考核实验台
15项
13000
配2台电机
BC9
M7130型平面磨床电路、电器实训考核实验台
10项
13000
配3台电机
BC10
Z3040B型摇臂钻床电路、电器实训考核实验台
16项
13000
配4台电机

相关产品:
BC-SHY-01 综合机床电气电路实训考核鉴定装置(四个机床电路)
BCWK-88B网孔型万能机床电路实训考核鉴定装置(含PLC、变频器)
BCWK-88A 网孔型万能机床电路实训考核鉴定装置
BC系列机床、电路、电器仿真综合模拟实验台(一代)
BC-760机床电气技能实训考核鉴定装置
BC-07A智能型机床电气技能实训考核装置
BC机床电气技能实训考核系列
机床电气控制技术及工艺实训考核装置
BC系列机床电路电器仿真综合模拟实验台
BC-253B型机床电气实训考核装置
BC-253A型机床电气实训考核装置
机床电气线路四合一考核实训装置
卧式镗床技能实训考核装置
万能铣床技能实训考核装置
半实物卧式镗床电气技能实训考核装置
半实物万能铣床电气技能实训考核装置

订货须知:
一、①机床电路仿真模拟实验台产品名称与型号;②机床电路仿真模拟实验台规格;③机床电路仿真模拟实验台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的机床电路仿真模拟实验台型号,请按机床电路仿真模拟实验台型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
    感谢您访问我们的网站【http://www.bcyxmx.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
