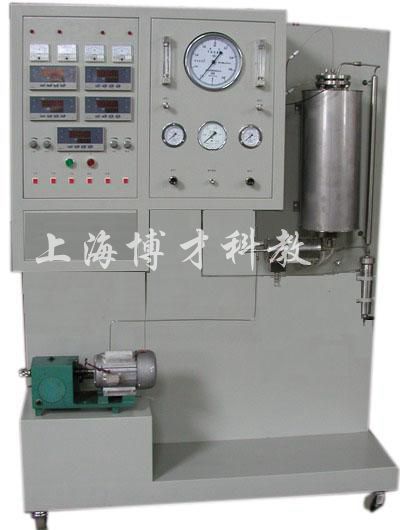

气固相流化床催化反应实验装置

实验目的：
1、了解流化床反应器的工作原理及结构。
2、加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
主要配置：
流化床反应器、预热器、计量泵、风机、气体转子流量计、湿式气体流量计、温控仪表、压力仪表、不锈钢框架及控制屏。
技术参数：
1、不锈钢反应器：φ25×650mm。三段加热，总功率：3KW，最高使用温度：6000C。
2、预热器：φ10×250mm，加热功率：1KW。
3、催化剂装载量：10-150ml。
4、气体转子流量计量程：0.05-0.5L/min。
5、风机：采用HG-370W型空气旋涡泵；功率：370W；最大风压：11.76kPa；最大风量：48m3/h。
6、泵的型号微型隔膜计量泵；功率：30W；最大流量：9L/h；冲程频率：120/minute；吸程：2m。
7、湿式气体流量计：型号：LML-2，额定流量：0.5m3/h,容积：5L/转，精度：±1%。
8、冷凝器：φ40×400mm；气液分离器：φ50×150mm。
9、各项操作及压力、流量的显示、调节、控制全在控制屏板面进行。
10、框架为不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
11、外形尺寸：1600×600×1800mm。
数据采集型（BC-CHLHC2）：配计算机、微机接口和数据处理软件、温度传感器、温度巡检仪。能在线监测温度实验数据。
