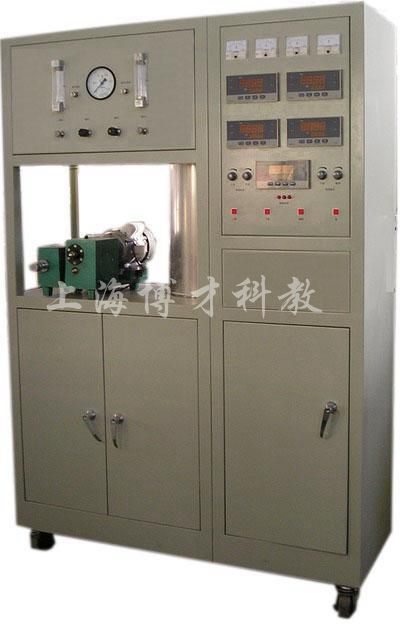

普通气固相流化床催化反应实验装置

实验目的：
1、用于固定床教学和工艺数据的测定。
2、科学研究催化剂评选及寿命试验。
3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
主要配置：
反应器、预热器、混合器、冷凝器、气液分离器、转子流量计、湿式气体流量计、计量泵、压力表、温控仪表、不锈钢框架、控制屏。
技术参数：
1、固定床反应器 Φ20X650mm，不锈钢材质，加热功率（三段加热）各1KW，最高使用温度约600℃，耐压：0.6Mpa。
2、上段温度控制、下段温度控制、反应器温度控制、预热温度控制可通过可控温度仪表对其进行调节、显示。
3、预热器：φ10×250mm，加热功率：1KW。
4、流量计：采用LZB-3（40~400ml/min）型气体流量计两支,流量计有自带调节阀。用改变进料量。
5、计量泵：采用微型隔膜计量泵；最大流量：9L/h；工作功率：30W。
6、压力表：采用量程为0~0.6Mpa，分别对两气体的压力和反应器压力的测定。
7、混合器：不锈钢材质，约50ml，在预热器入口前将各原料汇合并一同送入预热器。
8、冷凝器：ф40×400mm，是因为前面为了降低反应物的浓度，而加入了惰性气体，（本实验即在上段温度控制前加入了水使其气化）所以在出口气体冷却是为了除去多余的水分。
9、气液分离器：ф50×150mm，是将两种气液进行分离，分离器上部气体进湿式气体流量计，下部得到液体产品。
10、各项操作及压力、流量的显示、调节、控制全在控制屏板面进行。
11、框架为不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
12、外形尺寸：1600×600×1700mm。
数据采集型（BC-CHGDC2）：配计算机、微机接口和数据处理软件、温度传感器、温度巡检仪。能在线监测温度实验数据。
