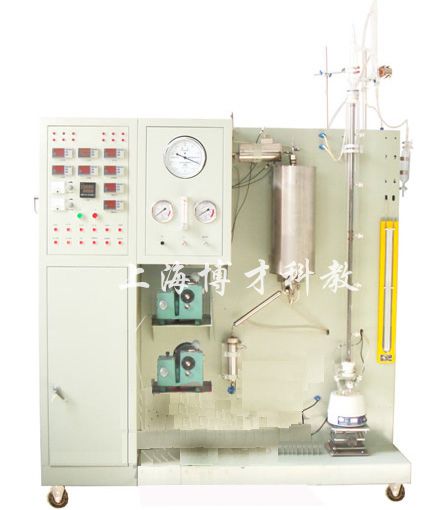

乙苯拖氢实验装置

    乙苯脱氢实验装置的主体设备是固定床积分反应器。该反应器是化工过程开发中常用的实验设备。既可用于产品的开发研究、优选工艺条件，又可用于考评催化剂性能，测定反应的宏观动力学。收率的影响曲线，学会稳定操作条件的方法。实验内容与设置的核心课程“化工工艺学”相街接，具有工业生产背景，采用的催化剂均系工业用催化剂，实验采用连续式操作，并在此基础上进行工艺计算。本设备还可用于有机产品开发研究，反应动力学测定和催化剂考评。
实验目的：
1、了解以乙苯原料，氧化铁催化剂，在固定床反应器中制备苯乙烯的过程。
2、学会稳定工艺操作条件的方法。
3、掌握本实验的工艺流程及工艺操作。
主要配置：
    微型隔膜计量泵、流量计、混合器、汽化器、反应器、气液分离器、冷凝器、温度仪表、压力仪表、湿式气体流量计、阀门、实验管道、不锈钢框架及控制屏。
技术参数：
1、汽化温度300℃，脱氢反应温度540~600℃，水∶乙苯=1.5∶1（体积比）（50毫升氧化铁催化剂）。
2、泵为微型隔膜计量泵；最大流量：9L/h；冲程频率:120/minute；吸程：2m。
3、反应器：Φ20×650mm，不锈钢。
4、液体混合器：50 ml，不锈钢。
5、气液分离器：ф50×150mm，不锈钢。
6、冷凝器：ф40×400mm，不锈钢。
7、各项操作及压力、流量的显示、调节、控制全在控制屏板面进行。
8、框架为不锈钢材质，结构紧凑，外形美观，流程简单。
9、外形尺寸：1500×600×1700mm。
数据采集型（BC-TQYB2型）：配计算机、微机接口和数据处理软件、温度传感器、温度巡检仪。能在线监测温度实验数据。
