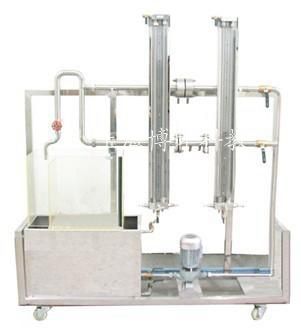

流量计校核实验装置

实验目的：
1、熟悉节流式流量计的构造及应用。
2、掌握流量计的流量校正方法。
3、通过对流量计量系数的测定，了解流量系数的变化规律。
主要配置：
    水泵、孔板流量计、文丘里流量计、计量水槽、秒表、U型压差计、蓄水箱、不锈钢框架及管路、控制屏。
技术参数：
1、水泵：最大流量30L/min、最高扬程16m、功率370W、工作电压220V、转速2850r/min
2、孔板孔口径：dO=8mm，不锈钢材质。
3、文丘里管喉径：dV=8mm，不锈钢材质。
4、计量槽容积：15L，蓄水箱容积：20L。
5、实验所用的流体--水为全循环设计。
7、框架为不锈钢，结构紧凑，外形美观，操作方便。
8、外形尺寸：1500×500×1500mm。
